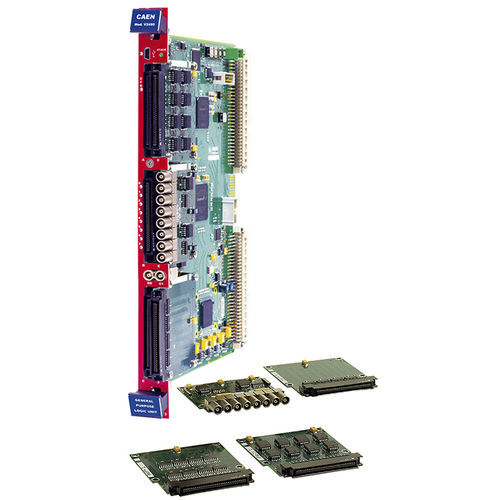

E/S内蔵プログラマブルロジックコントローラー V2495

ユーザーカスタマイズ可能なFPGAユニット LVDS/ECL/PECL入力（差動） 64入力、162まで拡張可能（32出力付き） 32出力、130まで拡張可能（64入力時） 32個の独立したプログラマブル・ゲート・ジェネレータおよびディレイ・ジェネレータ ピギーバック・ボード用拡張スロット×3 ミニUSB 2.0接続 概要 V2495は、1ユニット幅のVME 6Uモジュールに収納された汎用プログラマブルFPGAとI/Oユニットです。このボードは、コインシデンス、トリガ・ロジック、ゲート/ディレイ・ジェネレータ、入出力レジスタなどのデジタル機能の実装に適したソリューションです。 V2495のアーキテクチャは、ユーザーFPGA（Altera Cyclone V 5CGXC4、50K論理素子）をベースにしており、フロント・パネルのI/O（最大162入力、最大130出力）および内部ローカル・バスに直接インターフェースされています。 V2495は、VMEバスを介して、またはフロントパネルのMini-USBコネクタから直接、「オンザフライ」で制御およびプログラムすることができます。ユーザーFPGA上のカスタム・ファームウェアを簡単にアップロードするためのソフトウェア・ツールが無償で提供されます。 V2495は、プログラマブル・ゲートおよびディレイ信号の生成に使用できる32本の内部ディレイ・ラインも備えています。チャンネル・インターフェースは、最大3つの独立したピギーバック・ボード（ユーザーFPGAにインターフェースされた3つの拡張スロット）を追加することにより、5つの利用可能なタイプから選択し、自由に拡張することができます： A395A 32 LVDS/ECL/PECL入力チャンネル A395B 32 LVDS出力チャンネル A395C 32 ECL出力チャンネル A395D 8 NIM/TTL入出力チャンネル A395E 8アナログ出力16ビット・チャンネル したがって、Mod.V2495は最大194I/Oチャンネルを実現できます。
