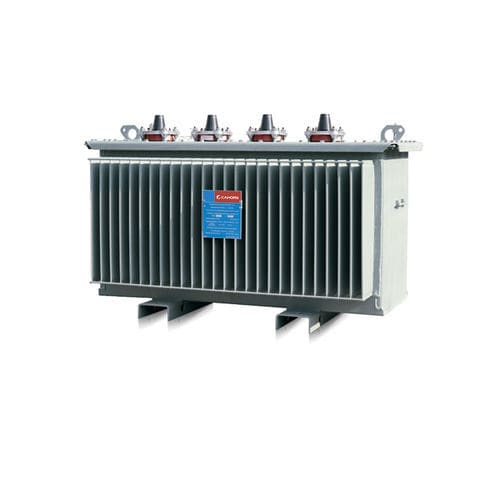

配電変圧器

油入変電所三相

中性点コイル（ジグザグカップリング）は、高インピーダンスで中性点をアースするために使用される。 中性点三相コイルはHVB/HVAのソース・ステーションに設置され、MVネットワークに接続される。中性点三相コイルにより、以下のことが可能になります： - 人工的な中性点の形成 - この中性点と大地の間にインピーダンスを導入することで、ネットワーク上の地相故障時の電流を制限する。 - 鉱油浴による密閉構造で、外部設置が可能。 - 結晶指向性鉄シリコンシート単相磁気回路を支持するフレーム。 - 銅コイル。 - クラスHの金属アラミド繊維による絶縁。 - ONAN冷却モード。 - カバーにある2つのリングで持ち上げます。 - 運転信頼性：エポキシド樹脂*で接着されたコイルによる、電気力学的力に対する卓越した機械的耐性。 - (*ルナルディエール電気工学研究所で実施されたEDF HM-24/94/021 B仕様(1995/07/17付け)による認定試験)。 - 運転中に繰り返される中性電流による熱衝撃に対するインダクタンスの耐久性（熱指数が180°を超える固体絶縁体）。
