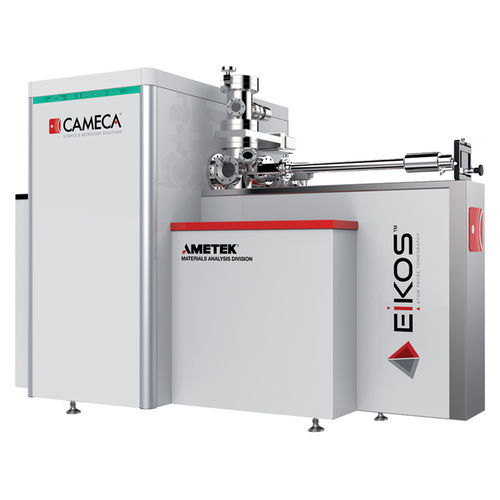

走査プローブ顕微鏡 EIKOS-UV™

研究用3D

アトムプローブは、研究および産業界において、日常的で高性能な3Dナノ解析を可能にします。 カメカは、30年にわたるアトムプローブ・トモグラフィ装置とアプリケーションの成功に基づき、迅速な合金開発とナノスケール材料研究のためのアトムプローブ顕微鏡EIKOS-UV™を開発しました。 EIKOSアトムプローブには以下の特長があります： 微細構造をナノスケールで評価する3次元トモグラフィー 高い空間分解能と高効率の単一原子検出 すべての元素とその同位体に対して同等の感度 定量的組成測定（サブナノからミクロンスケールまで） 電圧または電圧＆レーザー構成で利用可能 標準的な試料作製法 EIKOSには2つの構成があります： ベースとなるEIKOSシステムは、優れた質量分解能とS/N比を提供するリフレクトロン設計を採用しています。あらかじめアライメントされた一体型対極は、使いやすさと高い信頼性を保証します。電圧パルスシステムは、様々な冶金アプリケーションにおいて非常に高いデータ品質を提供します。 完全に構成されたEIKOS-UVシステムは、ベースとなるEIKOSの優れた機能（電圧パルス式、リフレクトロンベースの機能、あらかじめ位置合わせされた対向電極）をすべて組み合わせ、さらにコンピューター制御の集光スポット設計を備えた355nmレーザーパルスモジュールを完全に統合し、より広いアプリケーション範囲へのアクセスを提供します。 ベースEIKOSシステムは、EIKOS-UVにフィールドアップグレード可能です。
