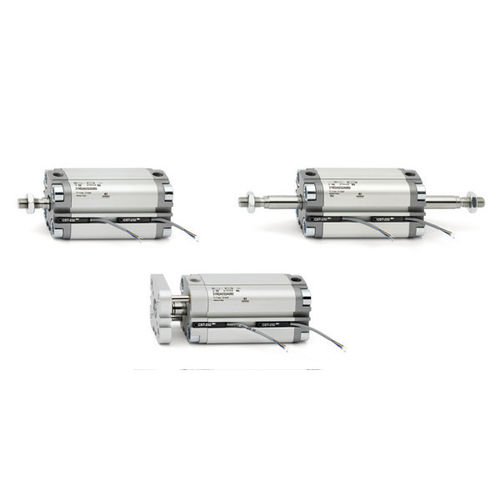

コンパクトシリンダ 31 series

空圧電磁ピストン複動式

コンパクトなサイズのため、31シリーズ単動および複動マグネットシリンダは限られたスペースに設置することができます。これらのシリンダは足、ブラケットとの使用に適しています。 これらのシリンダは、ø 12 から ø 100 までの 10 種類の口径があります。 ガイドは、摺動軸と平行に3辺の外形に挿入されています。これらのガイドは、ピストン位置を感知するスイッチの位置決めに使用されます。 これらのシリンダーの構造設計は、優れた軸安定性を提供します。シリンダーは 雄ねじまたは雌ねじがあります。 これらのシリンダーは、高温（140℃）用のWバージョンで供給することができます。 この最後のバージョンはマグネットではありません。 材質 - ALボディおよびエンドブロック - 圧延ステンレス鋼AISI 303ロッド - ALピストンロッド 高温（140℃）用PUシールまたはFKMシール ブラケット - フランジ、フット、トラニオン 最小ストローク - 最大ストローク - シリーズ31R、31M、31F： ø12÷25 = 1÷200mm, ø32÷63 = 1÷300mm, ø80÷100 = 1÷400mm センサー使用時の最小ストロークは10mmです。 単動＝5÷25mm（標準ストローク表参照） 流体 - ろ過空気、潤滑なし。潤滑空気を使用する場合は、オイルISOVG32の使用を推奨します。一度塗布した注油は決して中断しないでください。
