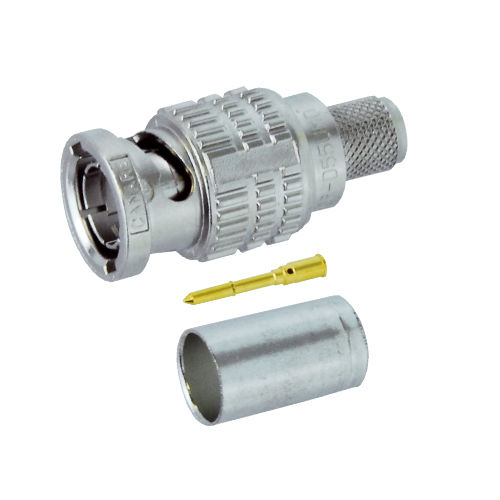

RFコネクター BCP series

BNC圧着絶縁

12G-SDI用に新規開発した、当社で最も高性能なBNCプラグです。 リターンロスが 12GHz で 15dB 以上と、十分なマージンを有しています。 （リターンロス： 26dB@3GHz、20dB@6GHz、15dB@12GHz） ロングスリーブ形状、絶縁体ロック機構など、カナレBNCの特長を継承しています。 ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。 ※ 当社製の 圧着工具 が必要です。 ※ 圧着方法は こちらのページ または 取扱説明書をご参照ください。 ■BCP-Aシリーズ： VSWRは2GHzまで1.1以下、3GHzまで1.2以下です。※2 ■BCP-Cシリーズ： VSWRは2GHzまで1.1以下です。 BCP-B / BCP-Aシリーズには、識別溝付きの新デザインを採用。 かん合状態の確認が可能です。（写真右） BCP-Bシリーズは、当社製同軸ケーブルとのマッチングを追究し、 3GHzでの高性能を実現しました。 着脱が容易な当社オリジナルのロングスリーブ形状です。 中心コンタクトは、経年変化の少ない金めっき仕上げです。 中心コンタクトのズレや抜けを防止する、絶縁体ロック機構を採用しています。 ケーブルへの取付作業は、確実な加工が手早くできる圧着式です。 ※ 当社製の 圧着工具 が必要です。 ※ 圧着方法は こちらのページ または 取扱説明書 をご参照ください。
