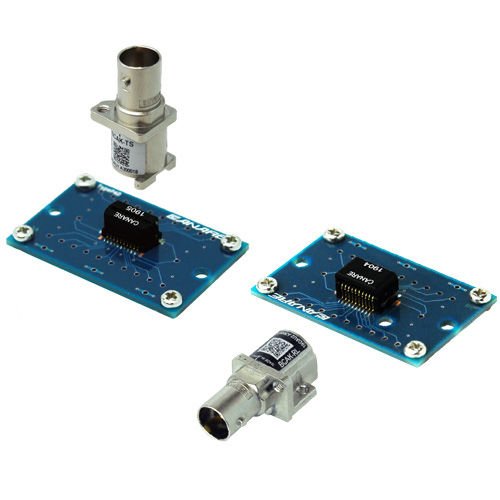

BNC電気コネクター BCAK seriesデータプリント基板SMT
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- データ
- サイズ
- BNC, SMT, プリント基板
- 形状
- ストレート型, 直角
- 使用温度
最大: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
詳細
12G-SDIアクティブBNC統合I/Oインターフェイスデバイスを内蔵。リターンロスや基板スペースに悩まされるPCB設計から解放されます。
- SMTカードエッジコネクタでPCボードに実装。
挿し込み可能な2ピース構造により、生産性と交換性が向上します。
*カードエッジコネクターは別売です。
- 12G/6G/3G/HD/SD-SDIに対応。
- 開発期間の短縮と開発コストの削減を実現します。
- 16mm隣接コネクタ間の最小ピッチ
- ストレートタイプは3G-SDIアクティブBNCと同じ高さで同一基板上に実装可能。
- PIN制御：ステータス監視とモード変更
- 最適化と特性評価のためのコマンド制御
- リクロッカー付きケーブルドライバとイコライザ
- 絶縁色によるTX/RX/BiDi識別
- BCAK用カードエッジコネクター
- TX、RX、BiDiの同一フットプリント
- リフローはんだ付けに対応
---
