ガンマ線検出器 SEGe

X線

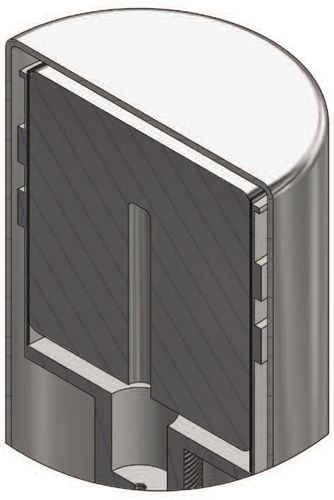

- 40 keV から >10 MeV までのエネルギー範囲 - 高分解能 - 良好なピーク形状 - 優れたタイミング分解能 - 高いエネルギーレート能力 - インテリジェントプリアンプ搭載 - ダイオードFET保護 - ウォームアップ/HVシャットダウン - USB 2.0シリアルインターフェース 従来の同軸ゲルマニウム検出器は、しばしばPure Ge、HPGe、Intrinsic Ge、またはHyperpure Geと呼ばれます。この検出器は、基本的に円柱状のゲルマニウムの外周面にn型接点、軸方向の井戸の表面にp型接点があります。ゲルマニウムの純不純物レベルは約1010atoms/ccで、適度な逆バイアスをかけると電極間の体積が減少し、電界がこの活性領域を横切るようになる。この領域での光子の相互作用により電荷キャリアが生成され、電界によって集電極に掃き寄せられる。この電荷を電荷感応型プリアンプで変換し、検出器に蓄積されたエネルギーに比例した電圧パルスを得る。 n型とp型のコンタクト（電極）は、それぞれ拡散リチウムと注入ボロンである。外側のn型拡散リチウム接点は厚さ約0.5mm、内側の接点は厚さ約0.3mmです。内側の接点は約0.3μmの厚さである。埋め込みボロンの代わりに表面バリアを用いても、同様の結果が得られる。
