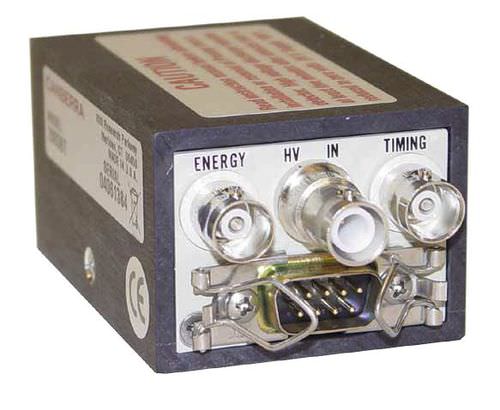

電圧前置増幅器 2003BT

電子式

- 低ノイズ設計：0 pFで2.0 keV (Si)以下 - 高エネルギーレート対応: 最大2 x 106 MeV/秒 - FET入力、ダイオード保護 - 独立したエネルギー出力と高速タイミング出力 - 高速立ち上がり時間：3 ns以下（0 pF時 - 小型サイズ - 真空チャンバー内で動作可能 2003BT型電荷感応FET入力プリアンプは、Mirion Passivated Implanted Planar Silicon (PIPS) 検出器や従来のシリコン表面障壁 (SSB) 検出器のようなシリコン検出器で最適に動作するよう設計されています。電荷-電圧変換器として動作するこのユニットは、吸収された核事象の間に検出器内で生成された電荷キャリアを受け取ります。出力は、1pCあたり0.45Vの割合で、収集された電荷に比例した電圧を提供します。これは、室温のシリコン検出器ではMeVあたり20mVの利得に相当する。 正バイアスのシリコン検出器を使用する場合、極めてリニアなエネルギー出力は、エネルギー分光法に理想的な正極性のパルスを提供します。また、同時計数出力は負極性の高速微分パルスで、核事象の時間分解能に理想的です。 この設計の高い充電率能力は、シリコン検出器と組み合わせた場合、毎秒2 x 106 MeVを超えるエネルギー率容量によって証明される。このような高い計数率能力を十分に活用するためには、2025型または2026型増幅器のような、相応に高い計数率能力を持つ主増幅器を使用する必要がある。 プリアンプの基本的な動作は機能回路図に示すとおりである。
