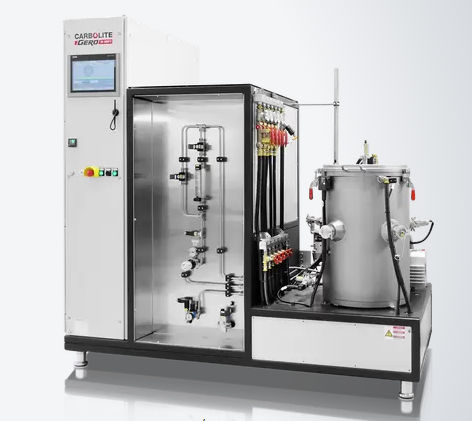

チャンバー炉 LHTM series

ピット焼きなまし焼結

LHT高温ラボラトリーファーネスシリーズの特徴は、コンパクトなデザインで、研究開発環境の実験室に最適なツールとなっています。 実験炉の円筒状の使用可能空間は、発熱体と断熱材で囲まれています。加熱室は水冷式の容器に組み込まれています。容積が小さいため、LHTは少量のサンプルに最適で、最小限の操作スペースしか必要としません。 システムは、ファーネスとソフトウェア制御を含む電子キャビネットを支える1つのフレームプラットフォームによって支えられています。このプラットフォームにはキャスターが取り付けられており、システム全体を容易に移動させることができます。LHTシリーズは、大学や産業界の研究所など、そのような場所での使用に最適です。 全体の寸法が小さく、操作が簡単なため、温度の均一性や大気の質などの性能を損なうことなく、費用対効果の高いシステムを実現しています。さらに、円筒形のデザインは、過圧の熱処理プロセスに最も適しています。ご要望に応じて、最大100気圧までの安全な過圧操作のために、適切なロック装置と必要なすべての機器を装備することができます。 金属製のLHTモデルは、タングステンまたはモリブデン製の発熱体と放射シールドを備えており、最高温度はそれぞれ2200℃と1600℃です。放射シールドは、発熱体の熱を水冷式容器から遮断する役割を果たします。金属製のLHTシステムは、可能な限り高い大気純度と最高の最終真空レベルを提供します。ターボ分子ポンプとプレポンプを併用することで、作業真空度は高真空領域に達します。ご要望に応じて、超高真空の構成も可能です。 アプリケーション例 annealing, soldering, ろう付け, クエンチング, シリコン処理, セラミック射出成形（CIM）, ラピッドプロトタイピング, 乾燥, 合成, 昇華, 炭化, 焼戻し, 焼結, 熱分解, 硬化, 脱気, 脱脂, 金属射出成形（MIM） 標準仕様 研究室向け小型設計 高い真空品質 到達真空度　< 5 x 10-6 mbar Partial pressure 10 – 1000 mbar 加圧　100 barまで 必要に応じて水素の分圧モード 粉末を使用するのに適した排気速度制御型真空ポンプ 品質管理用データ記録 LHTM/W - 真空／加圧実験炉（MO/W 金属製ヒーター　最高温度2200℃） 技術詳細 LHT実験炉の内部の様子。 水冷式容器 発熱体 トップカバー、手動操作 熱電対 上部の放射線遮蔽物 マントル部の放射線遮蔽物 短絡リング LHTモデルは体積が小さいため、1つのマントルヒーターで加熱されます。内部の温度分布は、±10K以下に保たれています。この均一性は、発熱体の設計と配置を慎重に行うことで実現しています。 LHTMとLHTWは、ともに金属材料と9枚の放射線シールドで構成されています。円筒形の容器のマントルを覆う単一の加熱ゾーンを持っています。マントルヒーターは、最高の安定性を目指して設計されています。2種類の発熱体が用意されています。標準の発熱体は数枚のモリブデンシートで構成されていますが、ご要望に応じてメッシュヒーターもご用意しています。また、試料をレトルトで保護することで、温度の均一性をさらに高めることができます。高真空システムを採用することで、最終的に最高の真空度を得ることができます。 ソフトウェアによる操作は、手動または自動制御が可能です。手動バージョンでは、すべてのバルブとポンプはユーザーパネルのシンプルなプッシュボタンで操作され、ガス流量の調整にはロータメーターが使用されます。自動化されたソフトウェアは、タッチパネル・インターフェースで操作します。ガス流量の調整にはマスフローコントローラーが使用されます。データロギングは手動と自動の両方で可能です。
