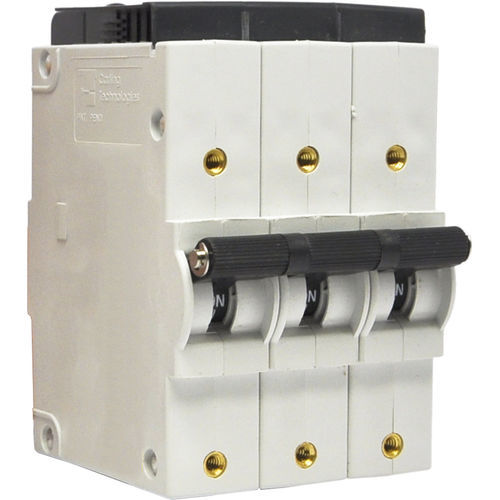

油圧-磁性遮断器 CX series

電圧DCモジュラー

CXシリーズは、特許取得済みの磁束増強端子構造を採用し、革新的なデザインと機能を実現しています。この最大125アンペアのブレーカーは、アークチャンバーの入り口に配置された永久磁石と、特別に設計された上下のアークランナーを利用して、磁気の噴出力を高め、アークを接点からアークチャンバーに誘導しています。ここでは、加圧壁を内蔵したアークスプリッターリテーナーは、磁気誘導式のスプリッタープレートを使用して冷却効果を高めています。その結果、高アンペア、高直流電圧のアプリケーションに対応できるコンパクトなブレーカーを実現しました。CXシリーズは、UL規格で最大440VDCの定格を取得しており、380VDCのデータコムアプリケーションに最適です。定格電圧は600VDCで、情報機器や配電機器への組み込みに適しています。また、UL489B認証を取得しているため、アンペア数や極数を追加して太陽光発電システム用の断路器としても使用できます。CXシリーズブレーカの安全性と機能性は、オプションのリレートリップ回路により強化されており、遠隔操作でシステムをシャットダウンすることができます。このブレーカーは、ソリッドカラーのアクチュエーターハンドルを備え、1～5極の設定が可能です。代理店の承認を得ています。
