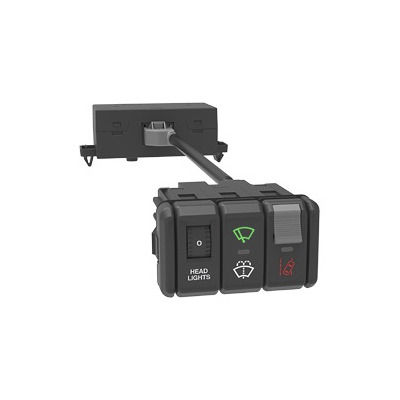

多重伝送スイッチ CM series

ロッカー2極IEC

CMシリーズの多重化されたスイッチングシステムには、ローカルインターコネクトネットワーク（LIN）スイッチモジュールとCAN/LINコントローラモジュールが搭載されています。 スイッチモジュールには、一意に識別可能なスイッチとレオスタット（スイッチノード）を最大3個収容するキャリアが含まれています。 また、このキャリアには、コントローラーモジュールに接続するLINコネクターと、他のスイッチモジュールとのデイジーチェーン接続が可能なLINコネクターの2つのコネクターが搭載されています。デイジーチェーン接続した場合、1つのLIN Busで最大15のスイッチング機能に対応できます。また、スイッチモジュールには、ハードワイヤードの2極スイッチが搭載されており、コントローラモジュールを介してステータスをフィードバックすることで、CMシリーズシステムをLINと直接制御される負荷の組み合わせとして使用することができます。 スイッチノードは、様々な回路機能と、標準またはロック式のアクチュエータで構成することができ、最大3箇所にレーザーでエッチングすることができます。イルミネーションはバックライトとファンクションライトがあり、すべてLINプロトコルネットワークで制御されます。各スイッチノードは取り外しや交換が可能なため、サービスや機能・場所の再配置が容易です。 コントローラモジュールは、システムECU（別売）やLINスイッチへのCANネットワークインターフェースとして機能します。最大で3本のLINバスを収容し、1つのシステムで合計45のスイッチ機能を実現します。 CAN/LIN CMシリーズスイッチングシステムは、これらの設計上および技術上の特徴を組み合わせることで、ワイヤハーネスと車両重量を削減しました。RV車の設計ニーズを満たす新しいスイッチング技術です。多目的で柔軟なオプションが選べます。
