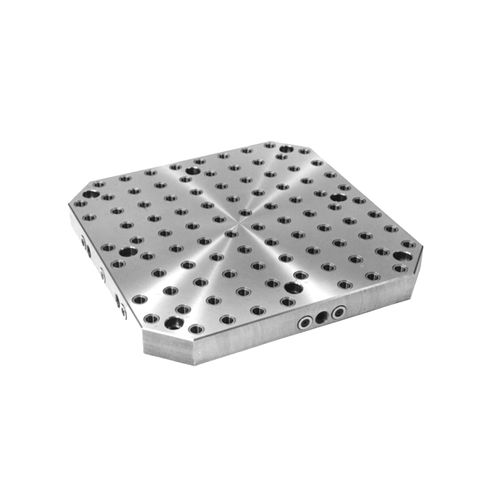

モジュール式クランプ CL-400-PTPM-50

鋳鉄製正方形

モジュラー正方形パレット用具の版–重い5/8" （400mm） モジュラーFixturing 私達の重い（5/8-11）モジュラー方式を織込んでいる横のマシニング センターのための理想的なモジュラー用具の版。鋳鉄材料は優秀な正確さ、寸法安定性、および振動湿ることを提供する。本当の位置の.0008"の内の2.0000"で間隔をあけられる多目的穴の格子の堅い許容に、機械で造られる終わり。普遍的な取り付け穴はJISの側面の位置を使用してほとんどインチかメートル スロット間隔に、合った。ここに示されている用具の版は400mmの正方形パレットに合った。 重いシステムMF50用具の版またはブロックの各々の多目的穴にそれの下で5/8"が5/8-11通された挿入物が付いている上のIDのブッシュある。多目的穴は精密な2.0000"で本当の位置の±.0008インチの内で間隔をあけられる格子図形見つけられる。ねじを、精密地面の肩と同時に置き、留まるのに取付けることが、使用されている。 JISの土台は90°で2つの互いに正確に機械で造られた基準エッジが付いている横機械で造中心パレットで用具の版およびブロックを、見つける最も共通の方法である。版かブロックは3個のソケット ヘッドの帽子ねじを使用してパレットの側面のロケータに対して最初に引っ張られたり、そして4個から8個のソケット ヘッドの帽子ねじによってパレット サイズによって、留まった。
