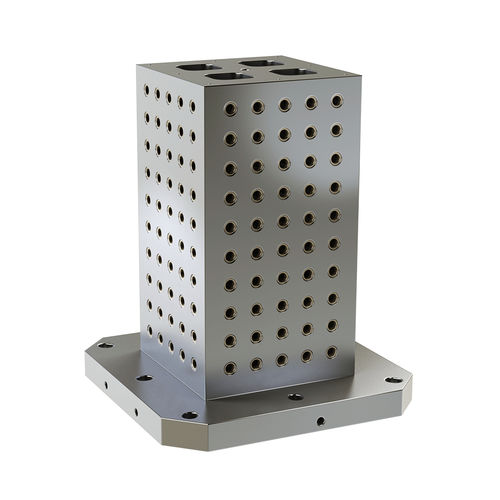

鋳鉄製墓碑 CL-500300600-FTBM-50

モジュール式

4 面ツーリングブロック — モジュラー、重量の5/8インチ (500mm) モジュラー固定具 。 当社のヘビー（5/8-11）モジュラーシステムを組み込んだ、水平マシニングセンタ向けの精密ツーリングブロック。 一体型の鋳鉄構造は、優れた精度、寸法安定性、振動減衰を提供します。4つの面はすべて厳しい公差で加工され、ベースに対して認定され、多目的穴のグリッドは真の位置の0.0008インチ以内の2.00000000インチ間隔で配置されています。 ユニバーサル取り付け穴は、ほぼすべてのインチまたはメートル法のスロット間隔に適合します。 ここに示すツーリングブロックは、500mm 正方形のパレットに適合します。 これらのツーリングブロックには4つの同一の面があり、多数の中型パーツをパレットに積み込むのに最適です。 標準システム MF50 ツーリングプレートまたはブロックの各多目的穴には、上に5/8「IDブッシングがあり、その下に 5/8-11 ねじ切りインサートが付いています。 多目的穴は、正確な2.0000"グリッドパターンで配置され、実際の位置から ± .0008インチ以内に配置されています。 位置決めねじは、精密接地ショルダーで、同時に位置決めと固定に使用されます。 デュアルマウント機能により、JIS 取り付け（2つのリファレンスエッジからの位置決め）とDIN 取り付け（センターおよびラジアル穴からの位置決め）の両方が優れた精度で可能です。 DINマウントについては、以下のパレットフィクスチャキーに関する関連製品をご覧ください。 ユニバーサル取り付け穴は、ほぼすべてのインチまたはメートル法のスロット間隔に適合します。 ボディ > グレー鋳鉄、ASTMクラス45。 ブッシング > 高炭素鋼、熱処理。 [ねじ込みインサート] > [スチール]。 DFARSおよびRoHS 準拠。
