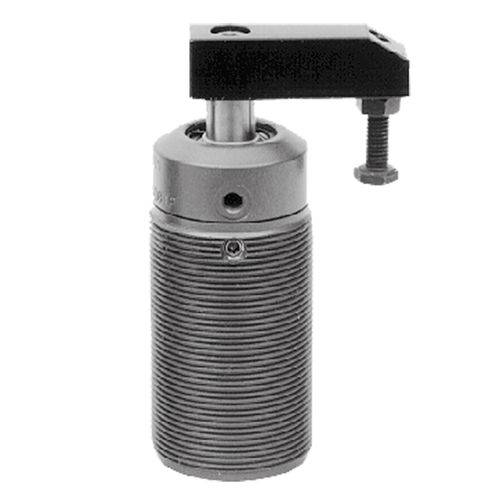

空気圧式締め具 CLR-18xx-x0x-ASC series

スイングスレッドボディｰ

最大 100 psi ( 空気 ) 二重演技 軽いクランプ力を必要とする用途に適した、人気の油圧式スイングクランプのエアー式バージョンです。頑丈なヘリカルカム機構を採用しています。アームは360°以内の任意の位置から90°スイングを開始するように取り付けることができます。標準のマグネットピストンにより、クランプ位置とアンクランプ位置を監視することができます。ここに示されている全ネジタイプは、エアラインが作業エリアに入らないように、フィクスチャープレートを介して取り付けるのに最適です。オプションでフランジベースをご用意しておりますので、追加の取り付けが可能です。 5つのサイズがあり、それぞれ時計回りまたは反時計回りのスイングを選択できます。標準的なアームで100 psiでのクランプ力。 31 lbs (3シリーズ) 83 lbs (4シリーズ) 126 lbs (5シリーズ) 200 ポンド (6 シリーズ) 310 ポンド (7 シリーズ) スイングクランプは、全ストロークの一部をピストンのスイングに使用し、残りのストロークをクランプ範囲として利用できるプルタイプのシリンダです。A（クランピング）ポートに空気圧をかけると、アームがワークの上で90°旋回し、クランプダウンします。圧力をB（アンクランプ）ポートに切り替えると、アームは積極的に持ち上げられ、その後90度回転させてロード/アンロードします。 典型的なエア接続の例については、アプリケーション情報を参照してください。エア供給とエアクランピングバルブの間にエアチェックバルブを使用して、エア供給に障害が発生した場合の圧力損失から保護します。常にフィルタ / レギュレータ / 潤滑装置を使用してください。クランプの寿命を延ばすには、フィルタ / レギュレータ / ルビケータの前にエア抽出ドライヤを設置します。スイング動作を制限してはいけません。
