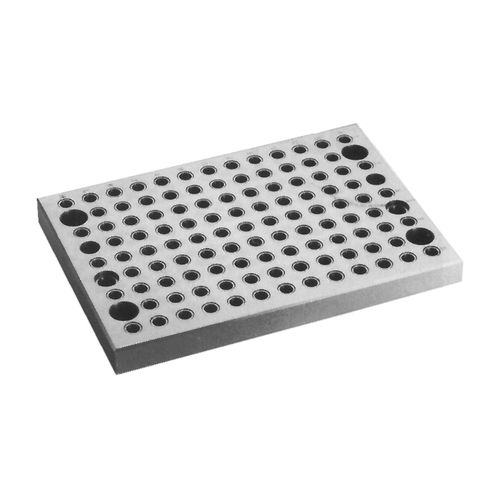

精密クランプ CL-BF00-0112

鋳鉄製長方形

新品です！！！！！！！！！！！！（笑 当社の標準(1/2-13)モジュラーシステムを組み込んだ立形マシニングセンタ用の理想的なモジュラーツーリングプレートです。鋳鉄素材は、優れた精度、寸法安定性、振動減衰性を提供します。多目的穴の格子との堅い許容に機械で造られる終わりは本当の位置の.0008 "の内の2.0000 "で間隔をあけられた多目的穴の格子と、。これらの長方形の工具細工の版は多くの長さおよび幅の組合せを作成するために正確に接続することができます。版は長さ方向または幅方向に取付けることができます。各版の長さは版を 90° 回すことによって多くの可能な組合せを可能にする次大きいサイズの幅と等しいです。20インチ×24インチサイズはこちら。 標準システム MF40 ツーリングプレートまたはブロックの各多目的穴には、1/2" ID ブッシングが上部にあり、その下には 1/2-13 ねじ込みインサートがあります。多目的穴は、正確な2.0000 "グリッドパターンで、真の位置から±0.0008インチ以内の間隔で配置されています。精密な地上の肩とねじを、見つけることは、同時に見つけ、固定するのに使用されています。 2 つの位置決めキーは、T スロット付きテーブル上で長方形のツーリングプレートを位置決めするために必要です (特定の機械に適合するように別途注文してください)。各版に長さ方向または幅方向の取付けのための 2 組の置き穴が、あります。取付穴はほとんど米国かメートル スロット間隔に合います。固定には、ソケットヘッドのキャップネジとTナット（別注文）を使用します。取り付けアクセサリーについては、以下の関連製品を参照してください。
