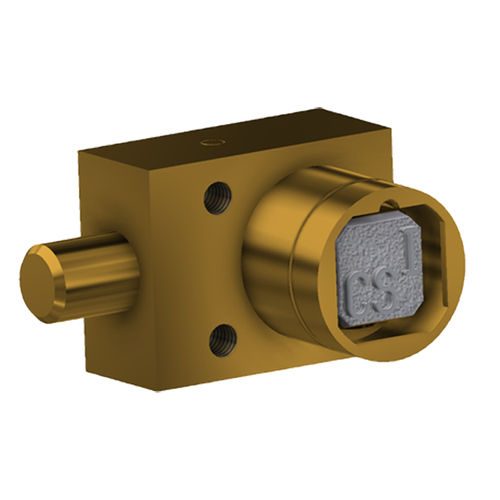

機械式ロック K

電気スイッチ真ちゅう製ステンレススチール製

機械的絶縁 Kロックは、電気開閉器の制御に適したキー操作式のメカニカル・ボルト・インターロックです。標準ユニットには直径15.88mmのボルトが付属しており、様々な長さのものがあり、電気開閉器の操作ハンドルやトグルの回転や動きを制御するために使用されます。スイッチギア機器の多くのサプライヤーは、カステル製インターロック用の取り付けキットを用意しています。ロックは真鍮またはステンレス鋼で製造されています。 アプリケーション Kボルトインターロック安全コンポーネントは、統合安全システムの一部として使用されます。 システムへの電源供給がオンになっている間は、危険区域へのアクセスドアはロックされて閉じられています。 プロセスがオンの間は、キーＡがディスコネクタＫボルトインターロック（１）に引っかかっています。 危険区域に入るには、ディスコネクタをオフ位置に回し、キーＡを回して解除し、ディスコネクタを解除位置にロックします。 次に、キー A を接地スイッチに持っていきます。キー A を第 2 の K ロック (2) に挿入すると、ボルトが引き込まれ、 カムドスイッチレバーを回転させて接地に係合させます。回転させると、カムの凹部が次の K ロック (3) と一直線になり、キー B がそのロックに挟まれます。これでキー B を K ロック (3) から取り外すことができ、これでレバーが所定の位置にロックされ、接地接続が壊れることはありません。 システムが切り離され、接地されたので、キーBは、危険区域のドアのアクセスインターロックを操作して、その中にアクセスを得るために取ることができます。
