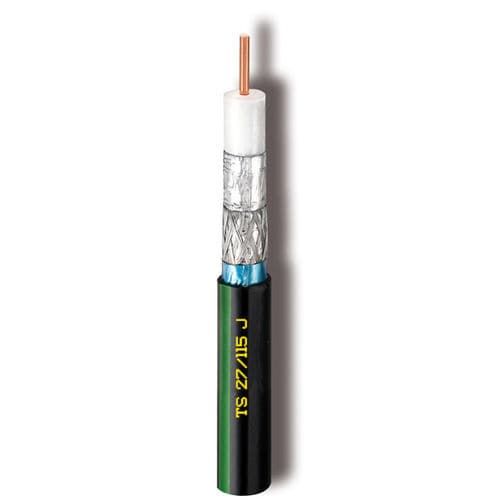

同軸電気ケーブル TS27/115J

データテレビアンテナ絶縁

- UE 305/2011 (DoP)に準拠したCPRクラス：Fca - 利用可能 : オンデマンド - アプリケーションDOCSIS 3.1 (同軸データ通信システム) - 準拠規格 : EN50117-11-2 - CEI-UNEL 36762 - 火災への反応 : EN50575 構造データ - 内部導体：Ø mm : 2,70 - 材質 : Cu - 誘電体 : Ø mm : 11,50 - 材料 : PEG - フィルムフォイルラミネート : 素材 : APAS - ブレイド : 材質 : CuSn - ブレイド光学カバー率 : % : 64 - ブレイド上の直径：Ø mm : 12,32 - フィルム箔 : 材質 : APJ - アウターシースØ mm : 15,3 - 素材 : PE 物理データ - 銅含有量 : kg/km : 83,1 - ケーブル重量 : kg/km : 188,4 - 最小曲げ半径 x 1/n : mm : 200 - 最大引張強度 : N : 800 電気データ - インピーダンス : Ohm : 75±2@200 MHz - 静電容量 (@1kHz) : pF/m : 52 ± 2 - 速度比 : % : 85 - 減衰 (at 20°C ) ： - at 5 MHz : dB/100m : 0,78 - at 10 MHz : dB/100m : 1,0 - at 30 MHz : dB/100m : 1,34 - 50MHz時：dB/100m：1,73 - 200MHz時：dB/100m：3,53 - 300MHz時：dB/100m：4,34 - 470MHz時：dB/100m：5,53 - 800MHz時：dB/100m：7,4 - 862MHz時：dB/100m：7,71 - 1000MHz時：dB/100m：8,38 - 1350MHz時：dB/100m：9,92 - 1750MHz時：dB/100m：11,52 - 2150MHz時：dB/100m：12,8 - 2400MHz時：dB/100m：13,6 - 3000MHz時：dB/100m：15,4 - ストラクチュラル・リターン・ロス（SRL）： - 5～470MHz時：dB：>25 - 470〜1000MHz：dB：>24 - 1000〜2000MHz：dB：>23 - 2000 - 3000 MHz時：dB : >22 - トランスファーインピーダンス（Zt）：クラス : A++ - 5 - 30 MHz : mOhm/m : 110 - 1000～2000MHz時：dB：>105 - 2000～3000MHz時：dB：>90 - DC導体抵抗 内部/外部 : Ohm/km : 3,4 / 3,5
