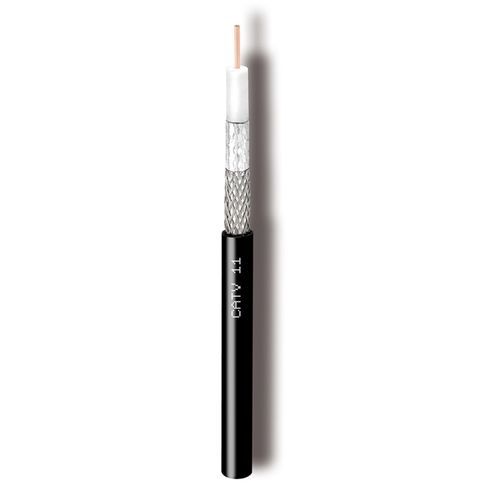

同軸電気ケーブル CATV11

データテレビアンテナ絶縁

- UE 305/2011 (DoP)に準拠したCPRクラス：Fca - サービス : オンデマンド - 用途 : CATV - 準拠規格 : EN50117-11-2 - CE-UNEL 36762 - 火災への反応 : EN50575 構造データ - 内部導体：Ø mm : 1,63 - 材質 : Cu - 誘電体 : Ø mm : 7,20 - 材料 : PEG - フィルムフォイルラミネート : 素材 : APAS - ブレイド : 材質 : CuSn - ブレイド光学カバー率 : % : 63 - ブレイド上の直径Ø mm : 7,85 - アウターシースØ mm : 10,1 - 材質 : PE 物理データ - 銅含有量 : kg/km : 34,6 - ケーブル重量 : kg/km : 85,6 - 最小曲げ半径 x 1/n : mm : 100 - 最大引張強度 : N : 300 電気データ - インピーダンス : Ohm : 75±2@200 MHz - 静電容量 (@1kHz) : pF/m : 52 ± 2 - 速度比 : % : 85 - 減衰 (at 20°C ) ： - at 5 MHz : dB/100m : 1,1 - at 10 MHz : dB/100m : 1,5 - at 30 MHz : dB/100m : 2,2 - at 50 MHz : dB/100m : 2,8 - 200MHz時：dB/100m：5,6 - 300MHz時：dB/100m：6,9 - 470MHz時：dB/100m：8,8 - 862MHz時：dB/100m：11,9 - 1000MHz時：dB/100m：12,8 - 1750MHz時：dB/100m：17,9 - 2150MHz時：dB/100m：19,8 - 2400MHz時：dB/100m：21,0 - 3000MHz時：dB/100m：24,0 - ストラクチュラル・リターン・ロス（SRL）： - 5 - 470 MHz : dB : >30 - 470〜1000MHz：dB：>28 - 1000〜2000MHz：dB：>23 - 2000～3000MHz時：dB：>20 - トランスファーインピーダンス (Zt) ：クラス：B - 5 - 30 MHz : mOhm/m : 85 - 1000～2000MHz時：dB：>95 - 2000 - 3000 MHz時 : dB : >95 - DC導体抵抗: Ohm/km : 8,5 / 10,0 - ループ抵抗 : Ohm/km : 18,5 - シース絶縁電圧 (スパークテスト) : kV : 8,0 - 最大電流 (Ieff) ：A : 16
