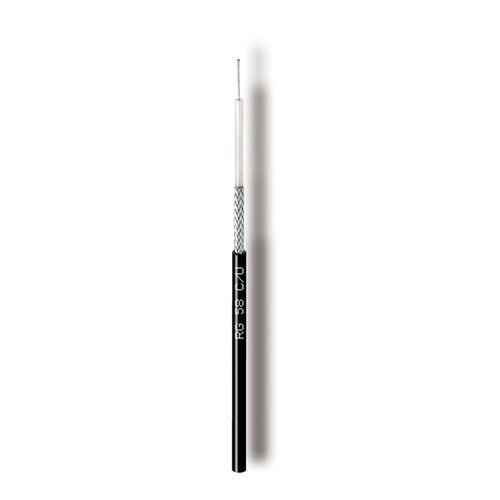

同軸電気ケーブル RG58C/U

RF絶縁円形

- 在庫状況 : 在庫あり - 規格 : MIL-C-17 構造データ - 内部導体：Ø mm : 0,90 19x0,18 - 材質 : CUSn - 誘電体 : Ø mm : 2,95 - 材料 : PE - ブレイド : 材質 : CuSn - ブレイド光カバー率 : % : 93 - ブレイド上の直径 ：Ø mm : 3,43 - アウターシースØ mm : 5 - 素材 : PVC 物理データ - 銅含有量 : kg/km : 16,8 - ケーブル重量 : kg/km : 36,12 - 最小曲げ半径 x 1/n : mm : 25/50 - 最大引張強度 : N : 90 電気データ - インピーダンス : Ohm : 50±2 - 静電容量（@1kHz）：pF/m：100±2 - 速度比 : % : 66 - 減衰 (at 20°C ) ： - at 50 MHz : dB/100m : 10,7 - at 200 MHz : dB/100m : 23,5 - 300MHz時：dB/100m：29,6 - at 470 MHz : dB/100m : 38,7 - 800MHz時：dB/100m：53,38 - 1000MHz時：dB/100m：61,1 - ストラクチュラル・リターン・ロス（SRL）： - 30～300MHz時：dB：>26 - 300〜600MHz：dB：>25 - 600 - 1000 MHzにおいて： dB : >24 - スクリーニング減衰 (SA) ：クラス - 30 - 1000 MHz : dB : >50 - DC導体抵抗 内部/外部 : Ohm/km : 38,5 / 16,5 - ループ抵抗 : Ohm/km : 55,0 - シース絶縁電圧（スパークテスト） : kV : 3,0
