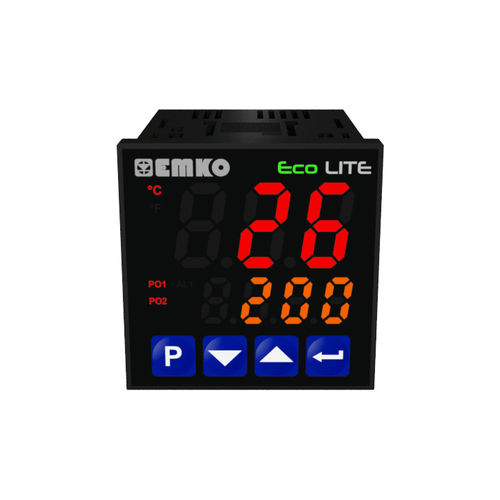

EcoLiteは、1/16 DIN (48 x 48mm) 3桁のON/OFF温度コントローラで、熱電対およびRTD入力とリレー制御出力1および2(アラームまたは制御目的)を備えています。
低電圧24Vdcまたは100-240Vac電源で使用でき、幅広いアプリケーションで使用できるパネルマウント型の簡単操作のデジタル温度調節器です。出力は、アラームまたは制御目的のどちらにも使用できます。
特徴
物理的特徴
寸法 - 48 mm x 48 mm x 86.5 mm
保護等級 - 前面:IP65、背面:IP20
設置方法 - 固定設置
保管/動作温度 - 0°C ~ 50°C
保存/動作湿度 - 90%以下 (結露しないこと)
電気的特徴
電源電圧および電力 - 10-30Vdc (標準)
100-240Vac 50/60Hz (オプション)
115Vac (±15%) 50/60Hz (オプション)
230Vac (±15%) 50/60Hz (オプション)
24Vac/dc (±15%) 50/60Hz (オプション)
24Vac (±15%) 50/60Hz (オプション)
センサ入力 - TC、RTD
熱電対(TC):J、K、R、S、T、L(IEC584.1)(ITS90)
熱抵抗(RTD):Cu-50、PT-100(IEC751)(ITS90)
オプションのセンサ入力
スケール - Fe CuNi -199°C ~ 900°C / -19.9°C ~ 99.9°C
Ni CrNi -199℃〜999℃ / -19.9℃〜99.9
PT13%RhPt 0°C ~ 999°C / 0.0°C ~ 99.9°C
PT10%RhPt 0°C ~ 999°C / 0.0°C ~ 99.9°C
Cu,CuNi -199°C to 400°C / -19.9°C to 99.9°C
Ni CrNo -150℃~800℃ / -19.9℃~99.9
Cu50 -199℃~200℃ / -19.9℃~99.9
PT100 -199℃〜650℃/-19.9℃〜99.9
精度 - 目盛 ± %0.25
出力
-
リレー出力 - リレー1(抵抗負荷で5A@250V AC)
リレー2(抵抗負荷でAC5A@250V)
SSR出力 - なし
アナログ出力 - なし
オプション出力 - なし
制御
-
制御形態 - オン/オフ
---
