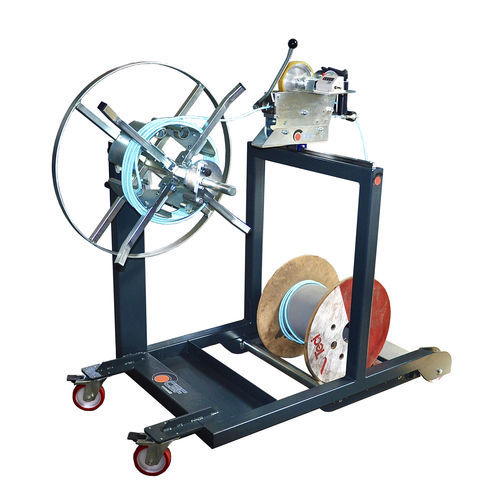

手動式ケーブルコイラー INTERMATRIX 0421

ケーブル

手動式コイラー／巻線機／巻戻し機 INTERMATRIX. コイルやドラムの組立・巻取りを1台で行う機械です。 本機は、コイルやスプールに巻かれたケーブルを測定し、コイルやスプールから巻き取るための時間をできるだけ短くすることを正確に目的として設計されています。この非常にシンプルで堅牢かつ安全な機械により、ケーブル倉庫での日々の測定作業を一人の作業者だけで行うことができます。この機械は取り扱いが簡単で、電気ケーブル倉庫のラックに沿って移動するのに適しています。 スプールの特徴 スプールの特徴 - コイルを簡単に取り出せるレバー付きスプール - スプール外径700mm、コア径325mm - 小型リール用コーン付きシャフトシャフト直径30mm 特徴 測定器 メタルメディウム 30 - 直径2～30mmの電線用測定器（誤差＋1～2％） ・電線用手動切断機（非対応 - 電気ケーブル用の手動式カッター（銅やスチール用ではありません - 手動リセットボタン付きメカニカルカウンター - HIWINのガイドとランナーを使ったケーブルの手動敷設 アンコイラローラの特徴 - 最大直径800mm、最大幅640mmまでのドラムに対応したアンコイラローラです。スロープによるドラムの積み込み 技術的特徴 寸法（pxhxl） - 1650 x 1400 x 900 重量kg - 114 コントロール - マニュアル レイヤリング - マニュアル 測定装置 - 110 ケーブルØ（最小）mm - 2 最大ケーブル径 - 30 カット - マニュアル ウィンドスプール 積載量 KG - 150 ホイール径 - mm - 700 コアの直径（最小）mm - 325 最大コア幅コアの幅 MM - 190
