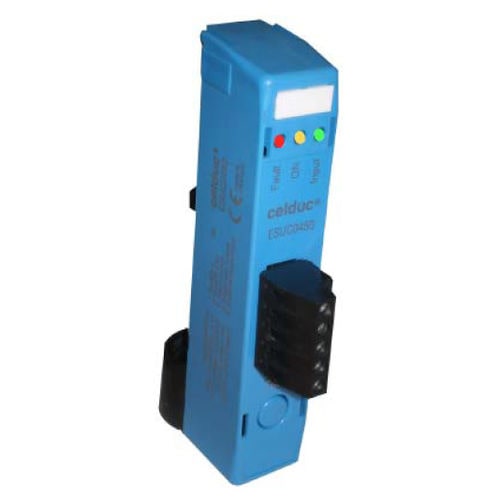

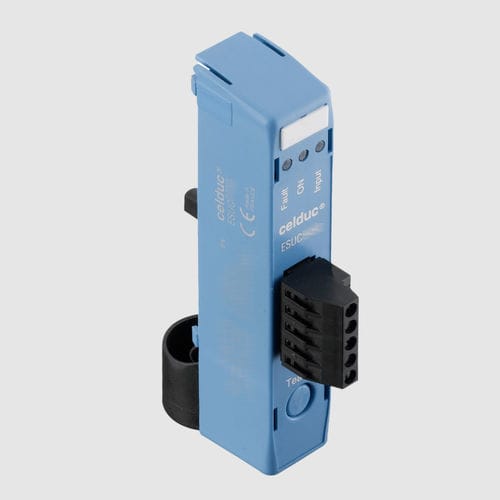

電流監視モジュール ESUC series

電流監視のための新しいオプション：ESUCモジュール ESUCベースは、celpac® 2Gシリーズのオプションとして利用可能です。 このオプションのモジュールは、SU / SULソリッドステートコンタクタに直接差し込み可能で、負荷電流を恒久的に測定します。 これにより、最大 5つの発熱体を並列に診断することが可能である。 電流範囲：2-40A 制御：8-32VDC 電流値は、「教える」プッシュボタンまたは「外部教える」入力によって初期化中に保存された基準値と比較されます。 オペレータがティーチプッシュボタンを少なくとも3 回押した場合、または外部ティーチ入力が少なくとも3 秒でONの場合、デバイスは電流のIteach 値を記録し、Iteach + 16% で高電流スレッショルドを設定し、Iteach — 16% で低電流スレッショルドを設定します。 電流が基準値（+ /-16%）外で変化する場合、モジュールは障害（部分負荷障害または過負荷）を検出します。 同時に、モジュールはネットワーク障害（制御電流なし）またはサイリスタ障害（制御なしの電流）を監視します。 障害が発生した場合、出力ステータスは小さな遅延（最大 100ms）の後に問題を示します。 異なる構成とステータスは、3つのLEDによって視覚化されます。 2 警報制限 0,84 * Iteach および 1,16 * Iteach (+ /-16%) 可能な検出: -オープン負荷-オープンメイン- 部分的な負荷ブレーク- SSR 短絡- 過負荷 (部分負荷短絡)
