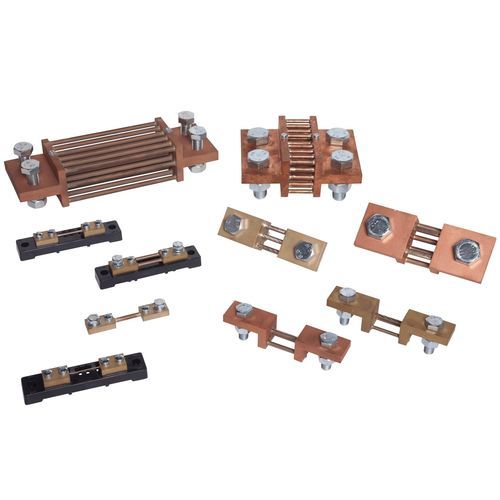

DINレール分流器 Shunts

精密銅製

シャントは、直流設備、特に高アンペアの電流測定に不可欠な付属品です。電流に比例した電圧降下（mV）を提供します。 ムービングコイル電流計（PQ型、PAQ型）で簡単に測定できます。また、ワットメータ（タイプDQ.../1w）やその他の測定装置、保護装置にも接続できます。 やその他の測定装置や保護装置にも接続できます。 標準電圧降下は60mVと150mVです。電位リード線の電圧降下が大きい場合は、150 mV のシャントを推奨します。 を推奨します。 以下の点を守れば、最高の性能が保証されます： 1.接続エリア全体がバスバーと接触していること。大電流の場合は、エンドブロックの両面にブラケットを使用してください。 2.接触面は清潔にし、可能であればワセリンを薄く塗る。 3.ボルトとナットは完全に締め付けてください。 4.換気をよくすること。 5.シャントは水平または垂直に取り付けることができます。水平に取り付けた場合、放熱が良くなります。 動作原理 シャントは高精度のマンガン抵抗素子で構成されています。電流がそれらを通過すると、比例した電圧降下を生成します。そのため マンガニンの温度係数が低いため（0,002%K）、安定した電圧降下が保証されます。 - 精度クラス0.5 / 特別仕様： 0.ご要望により2種。 - 1...25Aレンジ（ご要望により60mV 40...150A）のシャントは絶縁ベースに固定されています。 - 絶縁ベースは35mmのDINレールに取り付けられます。
