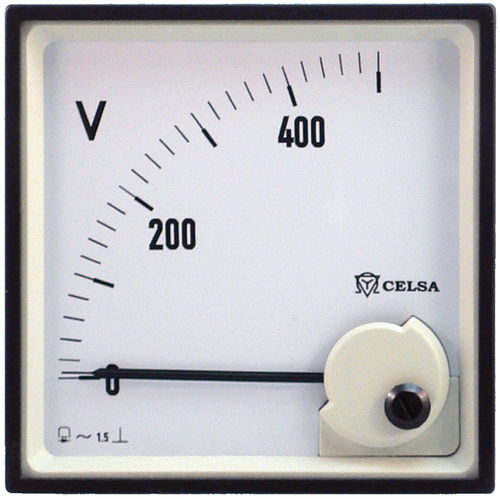

AC 電圧測定装置 PR series

周波数AC電流機械式

ムービングコイル整流パネルメータは、正弦波交流電流と電圧の測定に適しています。600mAまでの電圧計、電流計の周波数範囲は25～10.000Hzです。1A～5Aを超える電流の場合、周波数は50Hzまたは60Hzを超えることはできません。(ご希望により400 Hzも可能です。）適切な測定用変圧器を接続することで、より高い電流・電圧の測定も可能です。 電気データ DIN 43780に準拠した過負荷容量 連続定格値の1.2倍 短時間 10 x IN 5 s電流計 2 x UN 5 s 電圧計 設定時間は約1分です。 消費電流 電圧計：約1 mA 電流計：最大800 mA： 1～1.5Vの電圧降下 800mAから：約0.25VA 整流器付きムービングコイル計器 自己遮蔽型ムービングコイル整流器システム、コア・マグネットの移動と復元トルクを生み出すためのヘアスプリング付き。ピボット・サスペンションには、耐振動・耐衝撃のため、スプリング入りジュエル・ベアリングを採用。 目盛り 90°目盛（PR...）/240°目盛（PAR...n）、実質的にリニア。40V以下の電圧計の場合、最初の目盛はわずかに圧縮されています。定格電圧の電圧計では、目盛の先頭の目盛は電気的に抑制されています。 - 交流電流と電圧の直接測定用 または - 電流・電圧変圧器接続用 - クラス1.5
