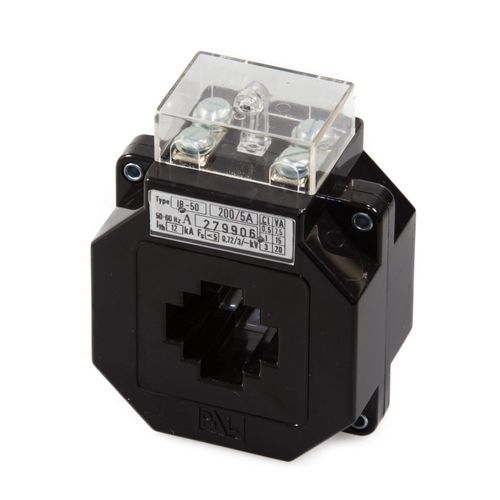

変流器 IB-50

注型樹脂屋内サービス用保護用

保護変流器 寸法 - 105 x 76 x 50 mm 一次バー - 30 x 10 mm 丸型導体 - ⌀ 23 mm 測定用変流器は、システム障害（一次側短絡など）が発生した場合に二次側電流の増加を防ぎ、二次側回路の機器を保護するために、公称電流範囲（過電流制限係数FSで示される）を超えて飽和状態になるように使用されますが、保護用変流器は、距離リレーや過電流リレーなどを使用して開閉器などを保護するために、公称電流範囲から大きく離れた飽和状態になるように使用されます。 定格精度クラスは5Pと10P。「P」は「保護」を意味する。過電流制限係数（単位：％）は精度クラスの後ろに記載されています。これは、例えば10P5のように、一次電流が公称電流の5倍である場合、二次電流の理論上の二次電流からの負の偏差は、比率によって計算された10％以下であることを意味します。 用途 保護変流器は、定格電流5Aまたは1Aの標準リレーによって設備を保護するために、高い値の交流電流を低い値の比例電流に変換します。これらの変流器は低電圧ネットワークでの屋内使用に適しています。UNE-ENおよびIEC 61869-2に準拠しています。
