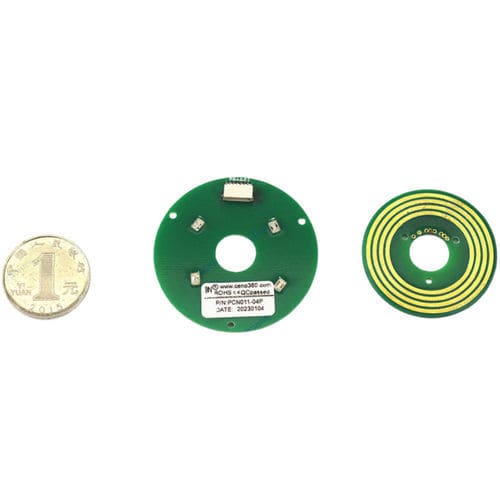

信号伝送スリップリング PCN011-04P

パンケーキ型スルーホール型回転テーブル用

PCN011-04Pはセノーが新しく開発したプラッターセパレートスリップリングで、限られた垂直スペースと制限の少ない水平スペースにとって、プラッターセパレートは理想的なソリューションとなります。一般的に供給されるユニットは、PCBスタイルに基づくスリップリングと、要件に依存するマッチングブラシブロックまたはボードで構成されています。セパレートタイプまたは一体型タイプは、電気機器、医療施設、LED産業、医療機器など、最小限のスペースしか利用できないアプリケーションに適しています。セーノのセパレートPCBスリップリングがどのようにお客様の特定のアプリケーションに適合するかについては、当社までお問い合わせください。 - 電流と回路 : 2回路*3A, 2回路*信号 - 絶縁耐力：≥100VAC@50Hz - 絶縁抵抗：≥300MΩ@500VDC - 電気ノイズ: ≤10mΩ (50rpm) - 接触材料: 貴金属 - ハウジング材料: PCB （FR-4） - 使用温度: -20°C~+60°C - 働く湿気: 60 - IP保護等級: IP00 - スルーホールサイズ：Ø11mm - 外的な直径: Ø38mm
