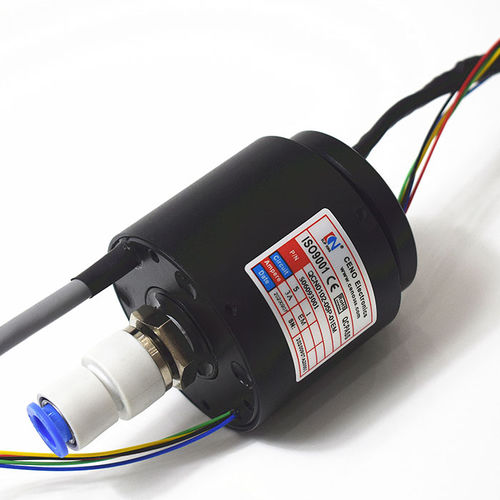

油圧スリップリング QCN0102-05P-01EM

イーサネットガス空圧式

これはガス伝達のための 1 つのチャネル、1 グループ 100M のイーサネット信号および流れのための 5 つのリングが付いている統合されたスリップ リングです。内部の中心穴はドライブ シャフト、ガス液体道を通ることができましたりまた高周波、繊維、エンコーダー、ウェーブ ガイド、ガスおよび液体および他の接合箇所を統合できます。QCN シリーズ pnuematic/hydraulic 回転式連合は異なった適用条件によって異なったタイプの基盤のために選ぶことができます。この種のスリップリングは現在、信号と電力の信頼性の高い伝送を確保するために世界中で使用されています。電気回路の数は数百に達することができ、ガスおよび液体チャネルは 16 のチャネルに達することができます。外形寸法および設置方法はカスタマイズ可能です。 - 回路：1*ガス、1*100Mイーサネット、5*3A - インターフェースサイズ：G1/4''及び10mmチューブ - 電圧：0-24VAC/VDC - 実用温度: -20C°~+60C° - 絶縁耐力: ≥500VAC@50Hz - 絶縁抵抗: ≥100MΩ@100VDC - 空気圧: 10Bar - ハウジング材料: アルミ合金 - 働く速度: 0~100 rpm - IP等級: IP54 - 接触材料: 貴金属
