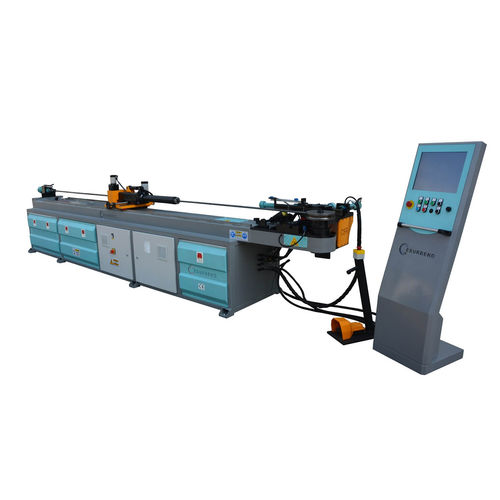

油圧式折り曲げ機 PBCNC-32管マンドレルチャックなし
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 油圧式
- 製品用途
- 管
- その他の特徴
- マンドレル, チャックなし
- 管径
最大: 32 mm
(1.26 in)最少: 0 mm
(0 in)- 曲げ半径
最大: 225 mm
(8.86 in)最少: 25 mm
(0.98 in)- 全長
5,125 mm
(202 in)- 全高
1,200 mm
(47 in)
詳細
マックス。壁の厚さ（mm） 2
最大曲げ角度曲げ角度 (°) 190
曲げ軸動作 4 Kwサーボモータ (OMRON)
回転軸の動き 0.75 Kw のサーボモータ（OMRON社製
送り軸動作 1 Kw サーボモータ (OMRON)
曲げ ± 0.1 mm
送り出し ± 0.1 mm
回転 ± 0.1 mm
回転速度 180º/sn.
送り速度 (m/min) 1500 mm / sn.
曲げ速度 (r/min) 125º / sn.
最大曲げ速度マンドレルパイプ受入れ長さ（mm） 4000
最大。マンドレルなしの穴あけ長さ 無制限
オイルタンク容量 (lt) 50
クーラント容量 (lt/min) 50
最大油圧 (bar) 140 kg / cm2
油圧システム (kW) 3
機械幅 (mm) 970
機械重量 (kg) 2500
---
