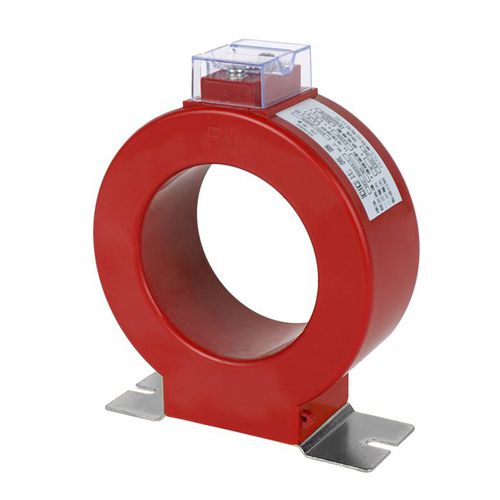

変流器 EOS-RN / EOS-RM SERIES

注型樹脂屋内サービス用外側

一次電流が100A~3200Aのカレントトランスです。負担と精度：15～30VA/1.0CL.一次側を絶縁電線またはバスバーで配線する。課金目的の代替使用。窓サイズ多数。 低圧窓型変流器 EOS-RNシリーズは、屋内使用を目的とした樹脂絶縁型計器用変流器です。EOS-RNカレントトランスでは、窓の大きさは33、38、60、90、120m/mψです。一次側の配線は、バスバーまたは絶縁電線を使用することができます。EOS-RNシリーズの仕様は、一次電流が100A～3200A、Burden and Accuracyが15～30VA/1.0CLとなっています。課金用として使用する場合、一次電流が200A以上の場合、EOS-RNシリーズの負担精度は5～30VA/0.5CLです。(但し、一次電流が100A以下の場合は、一次側の巻数を調整する必要があります。）EOS-RNシリーズは、2次側に密閉式の端子カバーを付属しています。金属ベース固定で外観が美しく、物理的・電気的特性に優れた小型のカレントトランスです。 EOS-RNシリーズと同様の仕様（選定表参照）で、コンパクトなサイズと経済的な価格を実現した変流器EOS-RMシリーズ。
