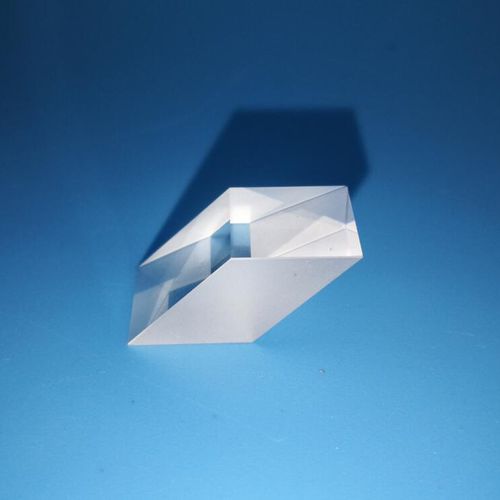

光学菱形プリズム

BK7H-K9Lレーザー用

菱形（ダイヤモンド/ひし形）プリズムは、一般的にレーザービームの方向を変えずに変位させるために使用されます。画像処理用途では、菱形プリズムは画像を反転させることなく光軸を変位させます。 横方向の変位はプリズムの長さに等しい。当社の菱形プリズムは、出力ビームを入力ビームと30秒角以内で平行に保つ高い許容角度を特徴としています。要求の厳しい変位アプリケーションに最適です。 製品概要 仕様 材質H-K9L（BK7）またはUVFS 寸法公差（mm）：±0.1 表面平坦度：λ/4 表面品質：40-20 角度公差（arcsec）：±5 ビーム偏差（arcsec）：±30 コーティング非コーティングまたはコーティング タイプ菱形プリズム 光線偏差 (°)：0 像の向きビーム偏角
