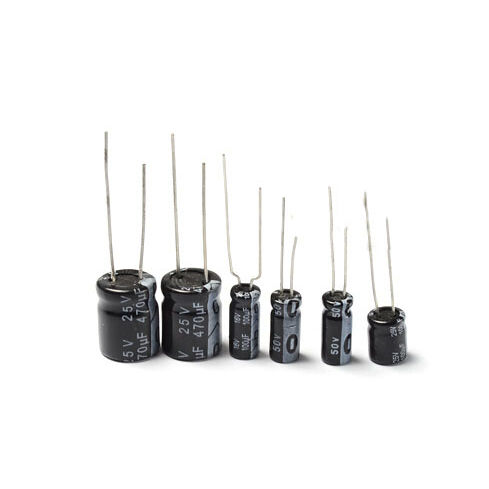

電解コンデンサ EGCA-02

円筒散逸率プリント基板用

アルミ電解コンデンサ アイテム 特徴 カテゴリ温度範囲 -40 ~ 105°C 定格電圧範囲 6.3 ~ 100Vdc 静電容量許容差 ± 20% (M) (20'C,120Hzにて) 漏れ電流 1≤0.01CVまたは3 uAのいずれか大きい方 1: 最高。C: わずかなキャパシタンス（uF）、V: 定格電圧（V）（2 分後の 20C で 誘電正接(tan 6) - 誘電正接 定格電圧（Vdc） - 6.3 - 10 - 16 - 25 - 35 - 50 - 63 - 100 tan δ (max) - 0.22 - 0.19 - 0.16 - 0.14 - 0.12 - 0.1 - 0.09 - 0.08 公称静電容量が1,000uFを超える場合は、1,000uF増加するごとに上記値に0.02を加算します。 低温特性(Max,インピーダンス比) 定格電圧（Vdc） - 6.3 - 10 - 16 - 25 - 35 - 50 - 63 - 100 Z (-25 °C) /Z (+20 °C) - 4 - 3 - 2 Z (-40 °C) /Z (+20 °C) - 8 - 6 - 4 - 3
