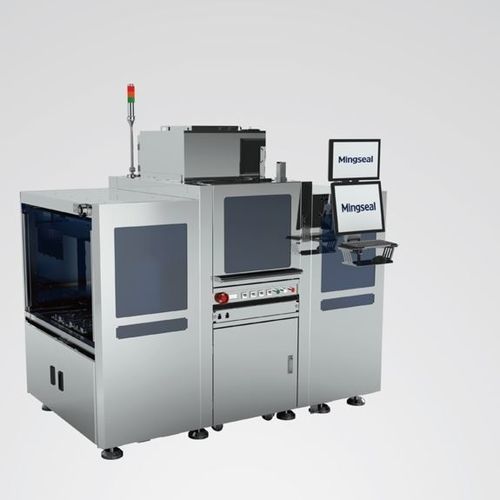

全自動接着剤分注機 GS600SU

アンダーフィル塗布FC-BGA基板FC-CSP基板

全自動アンダーフィルディスペンサー機 フリップチップのアンダーフィル工程に適用。 GS600SUは、FCBGA/FCCSPのUnderfillプロセスの要求に基づいて開発された高速・高精度の自動オンライン塗布システムです。 製品温度と接着剤温度を厳密に管理し、製品の動作順序と接着剤補充時間をインテリジェントに選別することで、ボイドの発生を抑え、動作収率を確保します。一方、国際的な半導体通信プロトコルと互換性があり、情報管理要件に合致しています。 接着剤絶縁＋圧電セラミック温度クローズドループ制御により、温度の影響によるシステムの不安定を回避する。 静電容量式検出＋磁気検出＋システム計量により、接着剤不足による動作不良を避けることができる 冶具全面の温度差は≦±1.5℃、リアルタイムで温度監視と補正を行い、動作中の製品温度変化による動作不良を防ぐ 真空吸着装置は常に静止し、軌道は上下に移動するため、真空吸着装置の往復運動中に平坦度が失われることによる動作不良を防ぐことができる。 供給順序を自動で振り分け、Plasmaの制限時間内に運転を完了する 親しみやすいヒューマンマシンインターフェース設計 位置決め・検出機能 不良品の混入を防ぐための運転前検査機能 バッチ不良を防ぐための動作後の検査 応用分野 FCBGAパッケージ CUFアプリケーション FCCSPパッケージ SiPパッケージ
