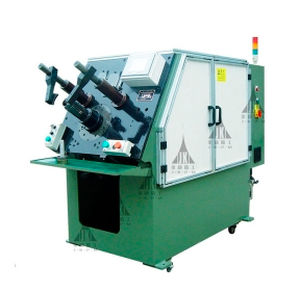

自動挿入機 QX02

コイル挿入工程は、電動機のステータを製造する上で最も重要な工程である。コイル挿入機の要となるのがコイル挿入工具です。当社では、コイル挿入をスムーズに行うため、品質・耐久性に優れた各種挿入工具を設計・製作しています。 - ステータスタック高さ : 5mm-130mm - ステータ最大外径ステーター外径：φ160mm - ステーター内径範囲：φ17～φ110mm - オイルポンプ排気量/ - 空気圧：0.5〜0.8MPa - 電源: 380v/50Hz 三相四線式 - 力: 2.5Kw - 次元(L*W*H) ：1500mm * 740mm * 1600mm - 重量：≒1000キロ コイル挿入工程は、電動機のステータを製造する上で最も重要な工程です。コイル挿入機の要となるのがコイル挿入工具です。当社では、コイル挿入をスムーズに行うため、品質・耐久性に優れた各種挿入工具を設計・製作しています。 この機械は理性的な人間機械コミュニケーション システムと協力する PLC の制御システム アセンブリを通した挿入の主要なシャフト、くさびのペーパー供給シャフトおよびくさびの雑誌の索引シャフトへの一団の制御を行ないます。それは単一/多段階コイルの挿入およびスロットのくさびの挿入を 1 つのステップで完了するコイルの挿入のときステーターのスロットへのエナメル線の挿入、スロットのくさびの切断および形成、またくさびの挿入を行ないます。機械は均一なワイヤー押しのトルク、スロットくさびの安定した鋳造物、高い生産の効率、安価、容易で、信頼できる使用および維持の利点があります。
