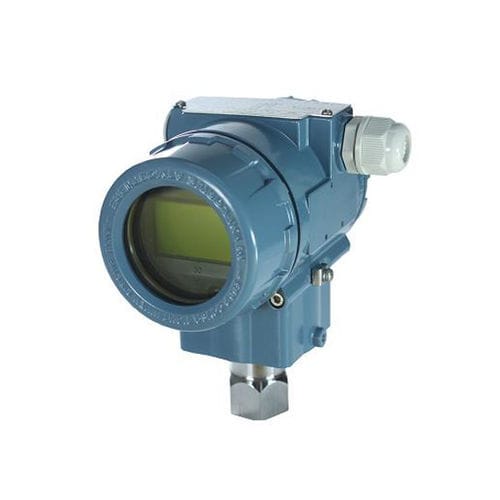

絶対圧力トランデューサー TX3351

4-20 mAデジタルHART

圧力トランスミッタTX3351-GP&APは、液体、気体、蒸気の流量、液面、密度、圧力の測定に適しています。TX3351-GP&APは、測定された圧力に対応する4～20 mAのDC信号を出力します。主な特長として、迅速な応答、通信を使用したリモート・セットアップ、自己診断、圧力高/低アラーム用ステータス出力（オプション）があります。 標準仕様 1 性能仕様 校正スパンの基準精度（端子ベースの直線性、ヒステリシス、再現性を含む） 外部ゼロ調整 外部ゼロはスパンの0.01%刻みで連続調整可能。再レンジは、レンジ設定スイッチを使用してローカルで行うことができます。 取付位置の影響 ダイアフラム面の回転は影響しません。90°まで傾けると0.25kPaまでゼロ点のずれが生じますが、ゼロ点調整で補正できます。 出力 デジタル通信による2線式4～20mA DC出力、リニアまたは平方根プログラマブル。HART FSKプロトコルはオプションで4～20mA出力に重畳できます。 2 取り付け 電源および負荷要件 24 V DC電源、R≤(Us -12V)/Imax kΩ, Imax=23 mA. 20 mA信号。出力範囲： 3.9 mA～20.5 mA 故障警報（モード選択可能） ローモード（最小） 3.7 mA、ハイモード（最大）：21 mA モードなし（ホールド）：故障前の有効値を保持する。故障警報の標準設定はHighモードです。
