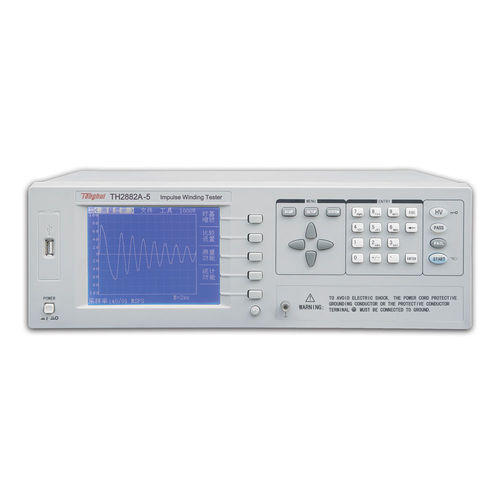

電圧パルス試験機 TH2882A series

ステータ巻線用変圧器用携帯型

トランスやモータなどのコイル製品は，コイル線材，磁性材料，構造，製造技術などの影響により，コイル層間，円間，リード線間の絶縁性が低いという不具合が生じることがあります。TH2882Aシリーズインパルス巻線試験機は、高速サンプリング技術を採用した新世代のコイル製品の絶縁性分析試験機です。 TH2882Aは、測定時に本体に記憶されている基準波形と電流測定波形を比較し、PASSまたはPINを算出します。エリア、差動エリア、コロナ放電、差動位相などの比較を行い、合格・不合格を判定します。強力な機能、精密な試験方法、柔軟な操作性、多様なインターフェースを備えたTH2882Aは、ほとんどの巻線製品の試験ソリューションを提供します。 コイル巻線のインパルス試験の理論 インパルス巻線試験機は，DUTにダメージを与えることなくコイル巻線の電気的特性を試験するものである。一目でコイルの品質の前提条件がわかります。検出は，コンデンサ放電による同一の電気インパルスを標準器とDUTに印加して行います。インパルスに応じて発生する電圧減衰波形は、コイルのQファクタとインダクタンスに関連しています。この意味で、ターン＆レイヤーショートや、ターン数の違い、コアの材質などを検出することができる。また、高いインパルス電圧を印加すると、絶縁不良がコロナや層放電として現れる。
