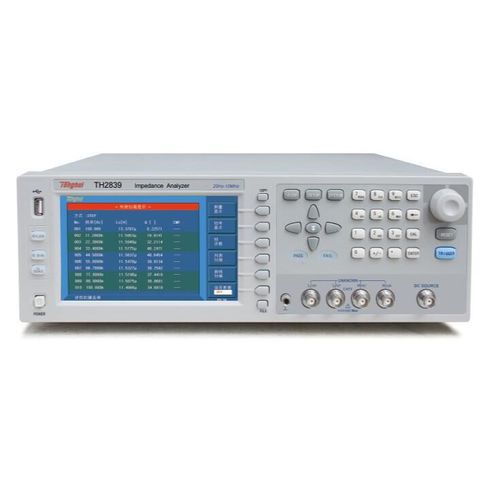

インピーダンス分析器 TH2839

卓上型

周波数：20Hz～10MHz 基本精度：0.05 オートバランスブリッジテクノロジー スポット計測、リストスイープ、グラフィックスイープ 特徴 高精度。オートバランス・ブリッジ・テクノロジー、4端子ペア 高い安定性と一貫性最大15のテストレンジ 高速性：最大7.7ms 高解像度：7インチ、800×600ドット 201点リストスイープ機能 マルチパラメータ・グラフィック・スイープ機能 バラクターダイオードによる自動極性設定機能 10ビン仕分け、仕分け結果を音と光でお知らせ ■ ・ストレージスペース内部。40グループの設定ファイル USB外付け。500グループの設定ファイル、データログファイル、画像ファイル Ls-RDCとの同時測定が可能です。 高い互換性。SCPIコマンドをサポートし、KEYSIGHT E4980A, E4980AL, HP4284Aなどと互換性があります。 HP4284A などと互換性があります。 アプリケーション パッシブコンポーネント のインピーダンス・パラメータ推定と性能解析 コンデンサ、インダクタ、磁気コア、抵抗器、圧電素子のインピーダンスパラメータ推定と性能解析。 変圧器、チップ部品、ネットワーク部品 半導体部品 LEDドライバ集積回路の寄生パラメータ試験・解析 バラクターのC-VDC特性 トランジスタや集積回路の寄生パラメータ解析 その他の部品 プリント回路基板、リレーのインピーダンス評価 スイッチ、ケーブル、バッテリー 誘電体材料 プラスチックの誘電率、損失角の評価を行います。 プラスチック、セラミックなどの 磁性材料 フェライトの透磁率、損失角の評価。 フェライト、アモルファスなどの磁性体の透磁率と損失角の評価 半導体材料 誘電率、電気伝導度、C-V 半導体材料の特性
