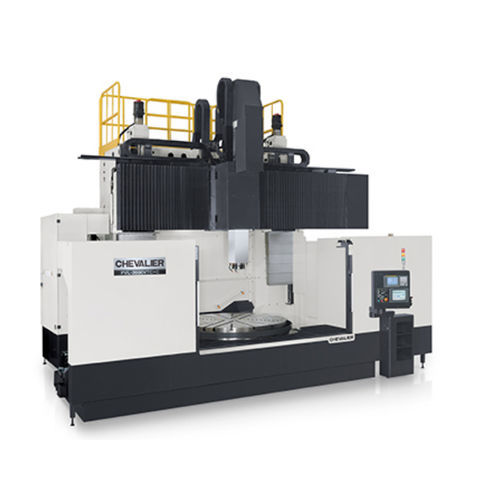

CNC旋盤 FVL series

縦型回転テーブル48ツール

特許取得のカップリング式クランプシステムと8本の油圧式ロックピンが、重切削時に工具を所定の位置に保持します。 使用時には、主軸テーパーと工具テーパーの間に0.5mmのスペースを確保し、ラムスピンドルベアリングへの負荷がなくなり、主軸の寿命が大幅に延びます。 プログラム可能な±100mmのY軸設計は、スロットミルや複合加工アプリケーションに最適です。 回転テーブルは、ZF社製ギアボックスを搭載した強力なスピンドルモーターで駆動され、高トルクの低速加工や仕上げの高速加工に対応します。 仕様 FANUCまたはSIEMENS制御 ボックスウェイ構造 最大重量最大重量：13,600kg（30,000ポンド）以下 トランスミッション：2段変速ギアボックス ライブツーリング、C-Axis、Y-Axis使用可能 研削アタッチメント使用可能 ミーリング、グラインディング機能あり オプション Siemens 840D コントローラー。 自動研削機能。 ミーリングスピンドルにZF社製ギアボックスを採用。 X,Z軸用リニアスケール 自動工具長測定 ワーク測定 70,50,20barのクーラントスルースピンドル（CTS）。 CTS用カートリッジ式フィルターシステム CTS用ペーパーフィルター CTS用遠心分離機式フィルターシステム クーラントシステム用チラー 3爪油圧チャック 4爪独立チャック 32Tツールマガジン ワーククリーニングガン（エアー） ワーク洗浄ガン(水) 操作台 VTC+CY用ターニングツールホルダー： ODツールホルダー、IDボーリングバー、ODボーリングバー。 VTC+CY用回転工具ホルダー： コレットチャックホルダー(タッピング) コレットチャックホルダー(ドリル) ウェルドンチャックホルダー（クーラントチャンネル2本付き） モジュール式ボーリングヘッド フェイスミリングホルダー 研削工具
