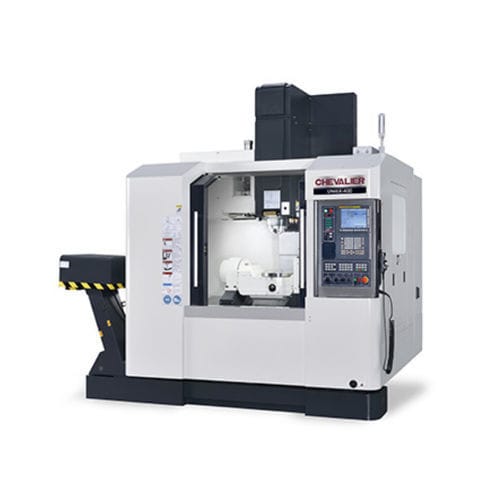

5軸マシニングセンタ UNi5X-400縦型30ツールダイレクトドライブ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- ツールステーション数
- 30ツール
- その他の特徴
- ダイレクトドライブ
- X軸移動距離
750 mm
(29.53 in)- Y軸移動距離
610 mm
(24.02 in)- Z軸移動距離
550 mm
(21.65 in)- 出力
15 kW
(20.39 hp)- 加工部品の最大高さ
350 mm
(14 in)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- Z軸の移動速度
36,000 mm/min
(24 in/s)- 最大テーブル積載量
100 kg
(220 lb)
詳細
テーブルサイズ：320mm（12.6インチ）
フィードレートA軸：25 rpm、C軸：25 rpm
スピンドルテーパー#40
FANUC / SIEMENS / HEIDENHAINコントロール
テーブルサイズ（W×L）：Ø320mm（Ø12.6インチ）
ダイレクトドライブスピンドル（12K、15K rpm）
CTS準備
クーラントスルースピンドル装置
40ステーション、チェーン式ATC
3軸リニアスケール
A/C軸角度エンコーダー
ワーク計測システム
工具長測定
クロスフィードデュアルスクリューチップオーガー
リフトアップ式チップコンベヤ
オイルスキマー
ウォーターガン
電気キャビネット用エアコン
変圧器
制御装置
Siemens 828Dコントロール
ハイデンハインTNC640コントロール
---
