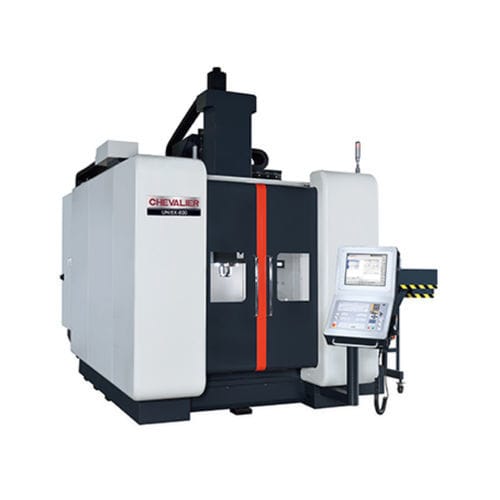

5軸マシニングセンタ UNi5X-800縦型ガントリー型32ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- ツールステーション数
- 32ツール
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
900 mm
(35.43 in)- Z軸移動距離
650 mm
(25.59 in)- 回転速度
18,000 rpm
(113,097 rad.min-1)- 加工部品の最大高さ
600 mm
(24 in)- X軸の移動速度
48,000 mm/min
(31 in/s)- Y軸の移動速度
48,000 mm/min
(31 in/s)- Z軸の移動速度
48,000 mm/min
(31 in/s)- 最大テーブル積載量
1,300 kg
(2,866 lb)
詳細
UNi5X-800は、先進のガントリー構造による高剛性設計。
Y軸には4本のリニアガイドウェイを持つデュアルドライブシステムを採用し、高剛性・高精度加工を実現します。
32本のツールマガジンを標準装備し、2本目のツールマガジン（オプション）と組み合わせることで、32T+32Tの大容量ツール収納が可能です。
A軸とC軸は、3つのダイレクトドライブトルクモーターで駆動され、動力伝達効率や加減速は、ウォームやウォームギアトランスミッションより優れています。
ドイツ製のビルトインスピンドルと5軸加工技術により、高品質な加工と5軸の連続稼働を実現します。
UNi5X-800は、航空宇宙、自動車、金型、医療、エネルギー、造船などの業界に広く適用され、さらにカスタマイズされた製品の応用ニーズを実現することができます。
ワークテーブルの大きさØ800mm (31.5インチ)
スピンドル鼻からテーブル面まで：100~750mm (4"~29.5")
切削送り速度15 m/min (590 ipm)
A/C軸回転範囲：± 120˚ / 360˚
スピンドルタイプ内蔵型
---
