加工用部品研削機 FPG-60120DC
移動コラムCNC

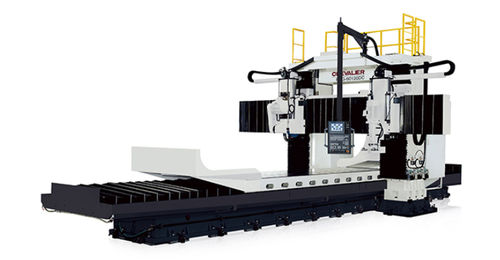

加工用部品研削機 - FPG-60120DC - CHEVALIER - Falcon Machine Tools - 移動コラム / CNC
加工用部品研削機 - FPG-60120DC - CHEVALIER - Falcon Machine Tools - 移動コラム / CNC
お気に入りに追加する
商品比較に追加する


特徴

応用
加工用部品
構造
移動コラム
制御タイプ
CNC
ピンの速度

2,000 rpm
(12,566 rad.min-1)

出力

最少: 15 kW
(20.39 hp)

最大: 110 kW
(149.56 hp)

詳細

シュバリエが提供するムービングビーム付きダブルコラムグラインダーFPG-DCシリーズは、速度、剛性、非常に広い研削領域を要求するショップ向けに設計されています。重機用ガイドウェイ、風力発電用風車、自動車用金型、石油探査機などの大型工作物の研削に最適なガントリータイプの研削盤です。 X軸は大型のV字スライド方式を採用しています。 2本のフラットスライドと1本のビッグVスライドで構成され、高い真直精度を実現しました。 スムーズなテーブル移動が可能です。 熱変形を最小限に抑えるビッグVウェイ設計。 グラフィック会話式操作システムでCNC操作が簡単、平面研削、成形研削に威力を発揮します。カウンターウェイトバランス設計の昇降式 凹凸研削機能。(0.06mmの凹面研削が可能です。) NN型複列円筒ころ軸受の採用により、最高の研削性能を実現。 BOXタイプ ダブルコラムとワークテーブルの分離型。 全シリーズモジュラー化設計。 Pro-E設計のマシンベースは、S字型の変形がありません。 機械とベースの精度は、研削ヘッドの移動によって影響を受けません。 研削振動はワークテーブルに影響を与えず、より良い表面仕上げと精度を提供します。 角型ダブルコラム設計で、最高の剛性を提供します。 挽き物ビーム設計で、精度はヘッドの移動に影響されません。 SMARTコントロール&ムービングビームタイプ テーブルサイズ(幅×長さ):最大3,000 x 13,000mm(118" x 512")まで。 最大テーブル荷重:最大80,000kg(176,000ポンド) 水平ヘッド:40HP 垂直ヘッド:20HP 電磁チャック(チャックコントロール付き) 砥石ドレッサー(ダイヤモンドディスクなし)

---
