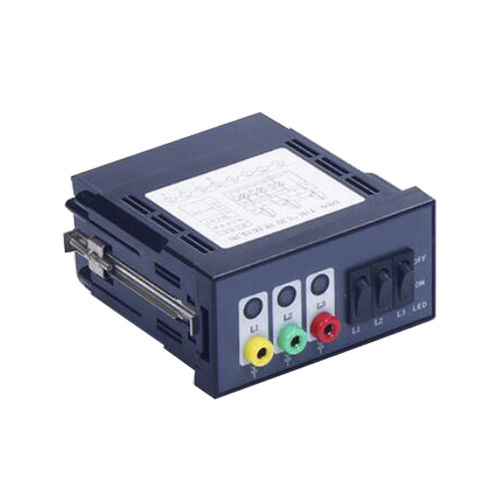

高電圧検出器 HVD series

AC 電圧中圧三相電圧

HVD高圧インジケータは、MV/HVスイッチギアで使用される屋内電気パネルに適合しています。スイッチギヤの中の容量性センサーに内部配線で接続されています。定格電圧3~40.5kv、動作周波数50Hzのネットワークで、装置が取り付けられている高圧ループの電化状況を表示します。 この一体型電圧検出システムは、連続運転に使用されます。電圧は3つのLEDインジケータによって表示されます。 -.三相を個別に制御. -.電圧制限装置内蔵による完全な安全保護. -.ファンクションテスターによる開閉器の動作確認が可能。 -.接続用リード線にスクリーン付き同軸ケーブルを採用 -.定格電圧の屋内電気機器用。>1kV以上 信号の状況 しきい値電圧: 4~5 V Uo15% Un, 電圧信号 Uo>45% Unの正常な電圧信号 リード線を接続します。 1~12 m 適応するセンサー 10pF (40.5kV), 15pF (24kV)の静電容量式絶縁体。 20pF (12kV)、40pF (7.2kV)、その他 インターフェースの安全電圧 < 30 V 保護システム IP42 (IP54) 寸法（WxHxD）: 96 x 48 x 110 mm。 パネル上のカットアウト寸法91×44mm 周囲温度範囲 -25~+55°C
