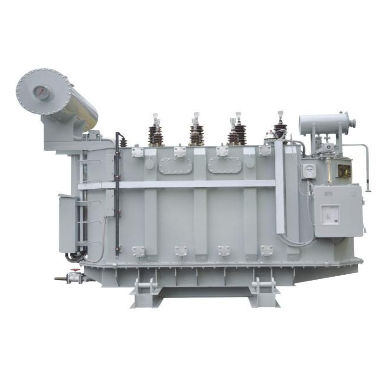

配電変圧器 SZ11

油入オイルバス式

1. - アイアンコア 極薄の高品質冷延結晶粒配向珪素鋼板を45°のフルテーパー接続で使用しています。上下にD型ヨークを採用しています。接合部は一枚板で形成されています。無負荷時の損失を5％低減することができます。着磁電流も小さくて済みます。鉄心は2液性H型エポキシ接着剤で一体化。騒音は国産同種の製品に比べて5〜1dB低い。 2. - コイル コイルにはパイ構造を採用。コイル巻線間の電界強度とコイルの耐雷性を十分に向上させることができます。また、軸方向のクッションブロックを設置し、4軸方向の確実な支持を保証しています。これにより、突然のショートに対する耐性が向上します。また、コイルを適度な半径方向に配置することで、オイルの循環とコイルの冷却を保証し、製品の過負荷容量を向上させています。設計では、アンペアターンの偏りを補正して、導体の半径方向、軸方向の応力強度と短絡時の電気力学的な力を検証し、信頼性と実現性の高いバッチ生産を実現しています。 3. - 概要 当社の 35KV SZ11 製品は，先進的で科学的な設計がなされている．当社の 35KV SZ11 製品は，先進的で科学的な設計がなされており，材料，構造，技術レベルが従来製品よりも大幅に改善されている。雷インパルス，短絡，過負荷に対する耐性は，国内の先進的な技術水準に達している。
