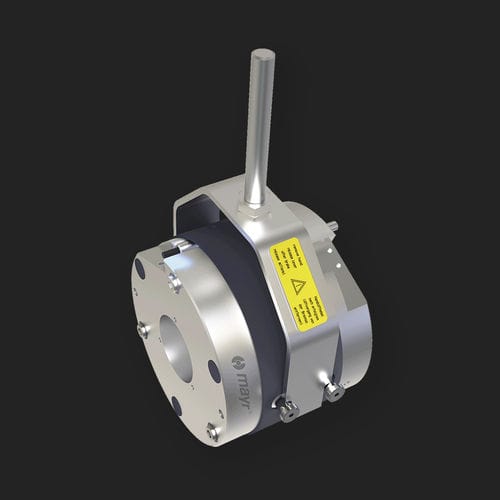

ディスク式ブレーキ ROBA-stop®-stage

スプリング機械式手動解放

ROBA-stop®-stageは、電磁的に解放された二重回路のスプリング式ブレーキで、非常ブレーキとして使用されます。 非通電状態では、複数の圧縮スプリングが2つのアーマチュアディスクを押し付けます。ローターはアーマチュアディスクと中間ディスクの間に保持されます。制動トルクはローターの歯とハブを介してドライブトレインに導入される。 コイルキャリアのコイルに電圧をかけると磁力が発生する。磁力はアーマチュアディスクをスプリングの圧力に抗してコイルキャリアに引き寄せます。ブレーキが解除され、ローターとハブは自由に走行できる。 製品の特徴 取り付け位置 フリーシャフト端への取り付け アプリケーション ステージドライブ用二重回路ブレーキ デューティサイクル 50% EDまで適用可能 安全性 フェイルセーフ原理による安全性 スイッチング状態の監視 緊急停止ブレーキに最適 ✓ 2つの独立したブレーキ回路による冗長性 (EN 81) 利点 ✓ 冗長性にもかかわらず制動トルクの倍増なし ブレーキ時の支持構造物への負荷を軽減 DIN EN 17206に準拠した安全要件をすべて満たす 設計 電磁式 特徴 プラグイン式マニュアルリリース - マニュアルリリースなしで操作できるため、操作ミスの危険性がありません。 ✓ 2つの個別逆回転ブレーキ回路 温度 絶縁クラス F 構造 - 保護クラス 電気的保護等級 IP 54 機械的保護等級 IP 10 保護等級 IP 30保護等級IP 30 サウンド 防音 組み立てとメンテナンス 簡単な組み立て 低メンテナンス プリセットエアギャップ
