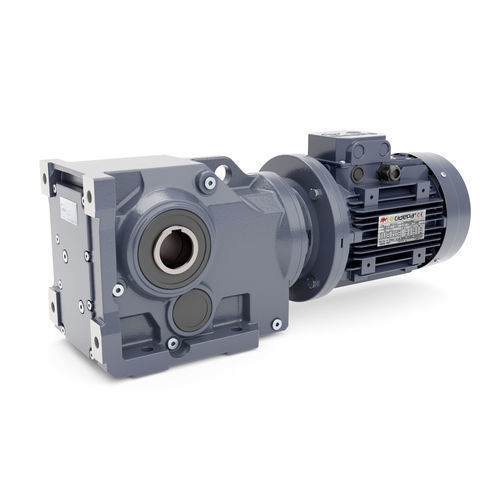

直交軸ギアモーター CKM series

三相単相傘歯車

これらの減速機、平歯車、平行または直交歯車ギヤードモータが開発された近代的な設計とその製造に採用された技術、使用される材料の品質とISO-9001標準品質保証システムにより、このシリーズは、減速機の媒体への統合と適合を保証する高い信頼性を備えています。 このシリーズは、それぞれの減速機のギア比に応じて、2段または3段の減速段を持つ、駆動比の異なる3つのタイプから構成されています。 特徴 このモジュール式減速機は、ハウジングの上下にベースプレートがあり、両側にB-14フランジが取り付けられるように設計されており、両側にB-5フランジを結合するためのセンタリングショルダーが付いているので、ユニバーサルアタッチメントシステム用に設計されています。 ハウジング 減速機本体とカバーは、大きな応力と振動に耐えられるよう、十分なプロポーションと深いリブ加工を施した高耐性のGG20ねずみ鋳鉄製です。 ギヤ ギヤは、IHA F154およびF156に準拠したケースハードニング合金鋼で、ギヤピニオンは120および130Kg/mm2、ギヤホイールはF155およびF158で95および110Kg/mm2です。ピニオンとホイールの表面硬度はともに60/62HRCで、すべてのギアは高精度機械でフランク研削されている。 ベベルギアまたは垂直軸減速機では、スパイラルベベルギアはグリーソンタイプです。
