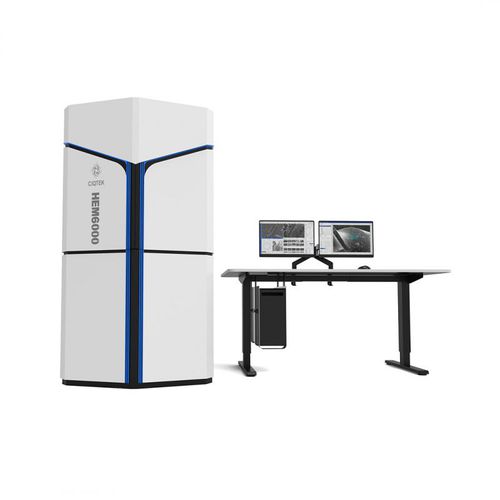

電界放出形走査電子顕微鏡 HEM6000

実験用素材分析用半導体用

大容量試料のクロススケールイメージングのための高速走査電子顕微鏡 CIQTEK HEM6000は、高輝度大電流ビーム電子銃、高速電子ビーム偏向システム、高電圧試料ステージ減速、ダイナミック光軸、液浸電磁＆静電コンボ対物レンズなどの技術を駆使し、ナノスケールの分解能を確保しながら高速画像取得を実現しました。 自動化された操作プロセスは、より効率的でスマートな大面積高分解能イメージングワークフローなどのアプリケーション向けに設計されています。撮像速度は、従来の電界放出型走査電子顕微鏡（fesem）の5倍以上に達します。 1.画像取得速度：10 ns/ピクセル、2*100 M pixel/s 2.分解能：1.3 nm@3 kV, SE; 1.5 nm@1 kV, SE，0.9 nm@30 kV, STEM 3.加速電圧：0.1 kV～6 kV（減速モード），6 kV～30 kV（非減速モード） 4.視野：最大1*1 mm2、高解像度最小歪み64*64 um2 5.ステージ繰り返し精度：X ±0.6 um，Y ±0.3 um 6.信号電子フィルタリング方式：SE/BSE無信号切替、混合比調整可能 7.完全静電高速ビーム偏向システム：高分解能大視野イメージングが可能。最大視野32um*32um、4nm/ピクセル 8.サンプルステージ減速技術：入射電子のランディング電圧を低減し、信号電子の捕捉効率を向上 9.電磁＆静電コンボ液浸対物レンズビーム偏向システム：対物レンズ磁界により試料を液浸し、低収差高分解能イメージングに貢献。
