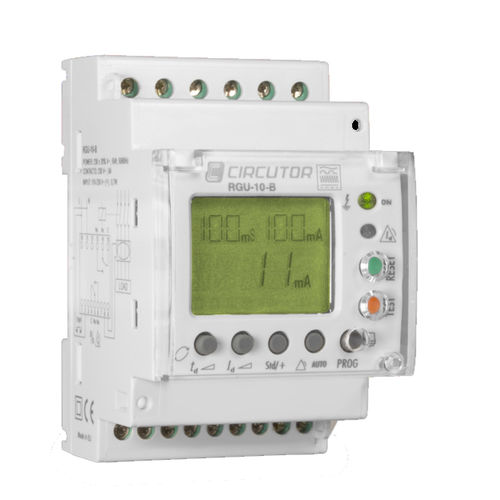

電子式漏電電流強度監視リレー(IEC 62020)、WGC-TBシリーズ保護変圧器と互換性あり。RGU-10Bは、Bタイプの設備(IEC 60755)の電気絶縁を監視・制御するシリーズの中で最も完成度の高いシステムです。
- リレー出力付き電子リレー。
- AC、DC、または混合電流、タイプB(IEC 60755)で測定。
- WGC-TBシリーズの漏電変圧器に接続して電流の強さを測定。
- バックライト付きLCDディスプレイでプログラム可能。
- 電流トリップ(トリガー時に赤色表示)
- パラメータプログラミング
- 瞬間的な漏れ電流
- 外部変圧器の切り離し
- 2個のLEDによるステータス表示
- 独立したプログラム可能な2つの出力(メインおよびプリアラーム)を備えています。
- リモートコントロール入力を装備
- DINレール46277(EN-50022)に取り付け可能。
- 3モジュール
アプリケーション
電気絶縁のモニタリング
単相または三相のAC設備、DCコンポーネントを含むAC設備、または純粋なDC設備。最大1 kHzの周波数で。
例えば、以下のようなもの。
スピードドライブ
UPS(無停電電源装置)
太陽光発電設備
モーター制御装置など
---
