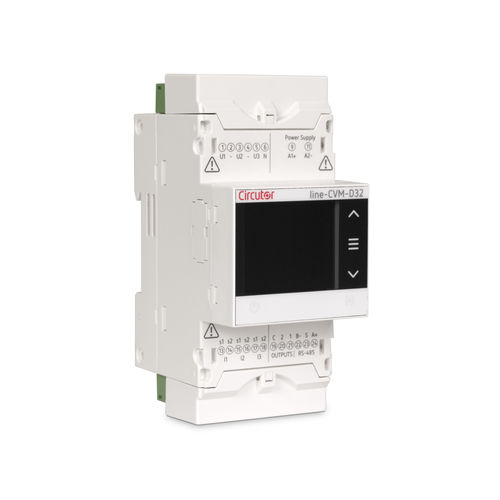

電力測定器 Line-D32

電気回路網用モジュール式

ラインCVM-D32は、単相ネットワーク、接地なしの2相システム、アロン接続、またはバランスまたはアンバランスの3相システムの主な電気的パラメータを測定、計算、表示するパワーアナライザーです。 測定は、3つのAC電圧入力と3つの電流入力に依存する真のRMSです。 このデバイスは、さまざまな機能を備えた拡張モジュールにより、モジュール化され、スカラー化されています。電流は/5A、/1Aまたは/250mAトランスを使用して間接的に測定されます。 電圧は、最大300V～Ph-Nのネットワークで直接、または変圧器を介して測定されます。 アプリケーション - DINレールに省スペースのアナライザーを設置する必要がある場合に、配電盤や低圧・中圧接続部の電気パラメータを測定します。 - 電気パラメータの瞬時値、最大値、最小値の測定 - 消費された、または生成されたアクティブエネルギーまたはリアクティブエネルギーのログを記録します。 - 最大4つの料金表での電力の価格設定(通信または拡張モジュール入力による) - トランジスタへの出力を介してインパルスを生成します。 - プログラム可能なタイマーオンディレイ、タイマーオフディレイ、およびインターロックアラームを使用して、設置を制御できます。 - トランジスタ、リレー、またはアナログ入出力を備えた拡張モジュールを使用して、アナライザーの機能を拡張することができます。- アナログ出力拡張モジュールを使用して、装置で測定または計算された任意の瞬間的なパラメータをアナログ信号に変換します。
