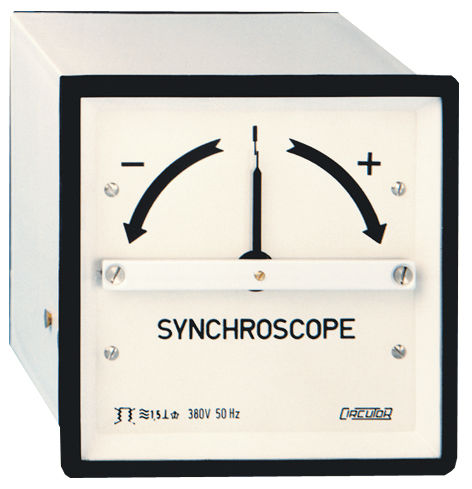

シンクロスコープ SMC-STC series

サーキュター社のSMCおよびSTCシリーズは、2台の発電機またはネットワーク化された発電機の周波数と位相角を正しく読み取るために設計されたシンクロスコープです。このユニットは、差がゼロになると針が中央の目盛りの位置から離れるというシンプルな機能を持っています。測定用のフロントパネルは、(+)と(-)の記号で示された2つのエリアに分かれています。これらの記号は、(+)はより高い周波数を、(-)はより低い周波数を意味します。発電機の同期は、必要なものが下側に位置し、上側に行くときに達成されます。 用途 2台の発電機、または発電機とネットワークが並列に接続されている場合に、2台の発電機間の周波数と位相角の差を正しく読み取ることができます。差がゼロの場合、計器の針はスケールの中心にある同期マークから動かない。 計器の目盛りは、(+)と(-)の記号で示された2つの領域に分かれている。これらの記号は、接続している機械の周波数が他の機械よりも高いか低いかを示しています。同期は、針が(-)側にあり、ゆっくりと(+)に向かって回転しているときに達成されます。周波数の差が、三相システムでは1.5Hz、単相システムでは0.5Hzになると、計器の針が正しい方向に回り始めます。
