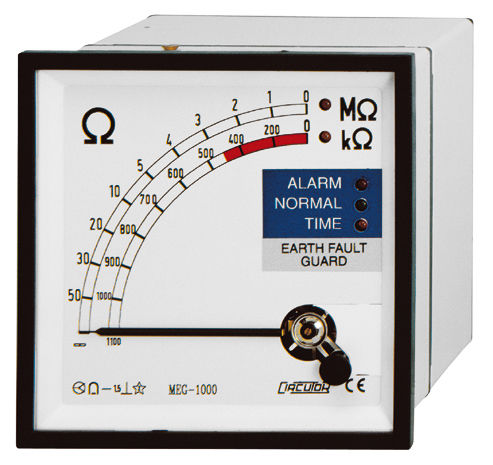

パネル設置用絶縁抵抗計 MEG series

MEG-Sユニットにはバックライト付きのLCDディスプレイがあり、それを使って絶縁（MΩ）、導通（Ω）、AC電圧の測定を行います。 ボタンを押すと瞬時に操作できます。また、MΩやΩを連続して測定する場合には、3～5分後に自動的に切断されるタイマーを内蔵しており、電池の消費を抑えることができます 絶縁・導通確認用のLEDインジケータ（赤色）を装備 高性能・高精度のDC-DCコンバータを採用 キャリングケース 家庭用電気機器、配電線、設備などの絶縁抵抗を測定するための専用ケース。 導体の絶縁試験用ケーブル。 家電製品本体に対する絶縁試験用のケーブル。 用途 MEG-1000 は、リレーを使用して、中性絶縁またはインピーダンスライン（IT）の相-アース間の絶縁抵抗を測定し、制御します。絶縁抵抗は、ユニットの前面にあるガルバノメトリック表示器で表示することができます。測定を行うために、本機は相とアースの間に24Vの連続電圧を印加し、ネットワークの絶縁抵抗器を流れる漏れ電流を測定します。この電流が絶縁抵抗を決定します。本機には2つの時限出力リレーがあり，1つは最大値として機能する（絶縁抵抗が決定された値よりも低くなったときにトリガされる）。どちらのリレーでも、トリップポイントと接続遅延時間は、ユニットの背面にあるポテンショメータで調整できます。絶縁抵抗がポテンショメーターで定義された最大値と最小値の範囲内にある場合、フロントパネルにNORMAL LEDが点灯します。
