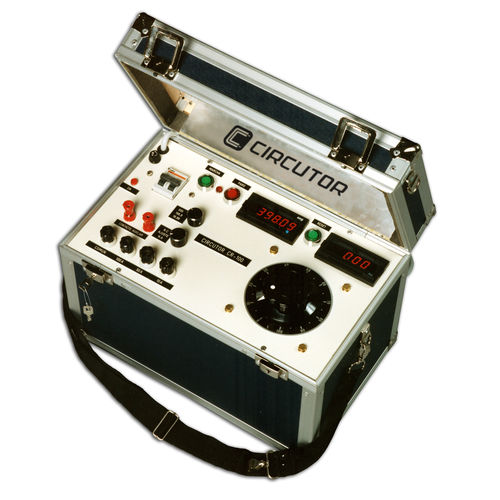

電流試験機器 CR series

自動リレー用デジタル

CR-50、CR-100、CR-250ユニットには、自動スイッチおよび間接保護リレーの電流/時間トリガ曲線をチェックできる特別に設計された現行生成システムが含まれています。 その動作原理は、短絡ケーブルループでテストされる回路全体で調整できる交流電流の注入に基づいています。 テスト対象のスイッチの補助接点の接続を使用して、選択された各電流のトリップ時間を測定できます。 テストはスタートストップ制御で簡単に実行できます。 自動メーターは、測定を行い、ディスプレイに表示します。 これらのトランスの一次側に電流を注入することができるため、間接的なリレーの場合は電流変圧器を含む完全な保護システムをチェックするために使用できることを強調することができます。 テスト後、デジタルディスプレイは、注入された電流の値とRESETボタンを押すまでのトリップ時間を自動的に表示します。
